Sanyin/Pindu: Wandernde Stunde, Guangzhou Watch Home Precision Machinery Co. Ltd

Im Jahr 2022 erschien zunächst auf Alibaba ein Uhrwerk mit der Komplikation "Wandernde Stunde", sowie zwei Uhrenmodelle mit diesem neuen Werk. Sie wurden unter dem Namen bzw. der Marke "Sanyin" direkt vom Hersteller und Entwickler des Anzeigemoduls angeboten, der Guangzhou Watch Home Precision Machinery Co. Ltd. Nachdem zunächst die Uhren, wie auch das nackte Werk einzeln gekauft werden konnten, wurde bald die Mindestbestellmenge bei fast allen Varianten erhöht und auf mehrere Stücke pro Bestellung festgelegt, was die Angebote für Endkunden unattraktiv machte. Der Preis der Uhren lag etwa bei 300 $, was zwar damals schon der niedrigste Preis einer Armbanduhr mit der Anzeigekomplikation "Wandernde Stunde" war, aber trotzdem (zumindest auf mich) noch etwas riskant erschien, da es im Netz keine Kundenbeurteilungen von Uhren des unbekannten Herstellers gibt, und man also schon eine recht hohe Summe auf den Tisch hätte legen müssen für eine Uhr, die sich u.U. als Schrott erweisen könnte.

watchhome.en.alibaba.com/minisiteentranc...ductId=1600804659754

Im Jahr 2023 tauchten endlich diese Uhren auch auf Aliexpress auf, unter der Marke "Pindu Design", sowie "Mysterious Code". Diese Angebote waren z.T. deutlich günstiger, der Verlust wäre also zu verschmerzen gewesen, falls die Uhren nichts taugen. Ich habe meine Uhr für etwa 140 $ gekauft, z.T. gab es noch billigere Angebote. Damit sind diese Uhren bei weitem die günstigste Möglichkeit, eine Uhr mit dieser seltenen Anzeigekomplikation zu erwerben.

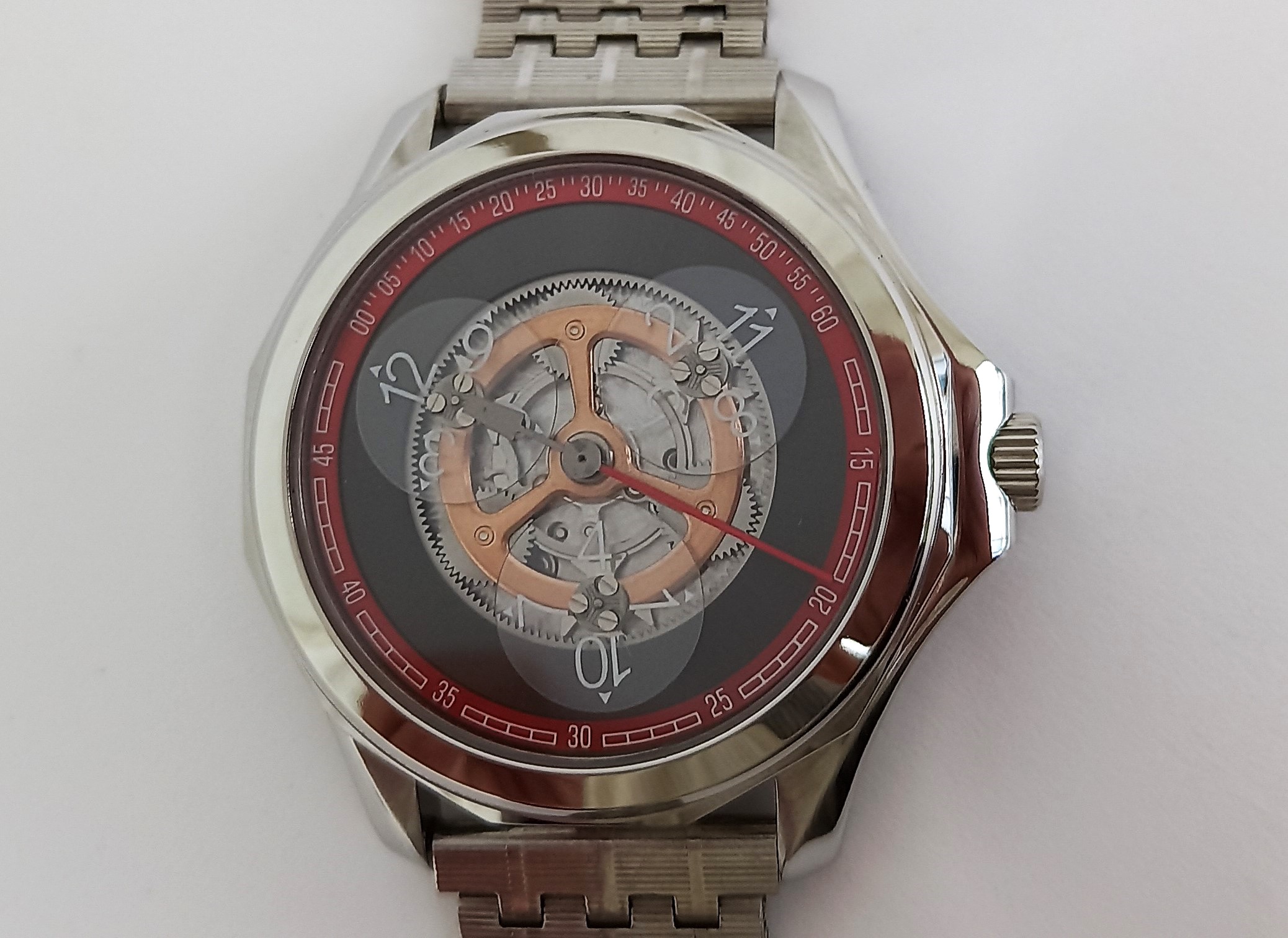

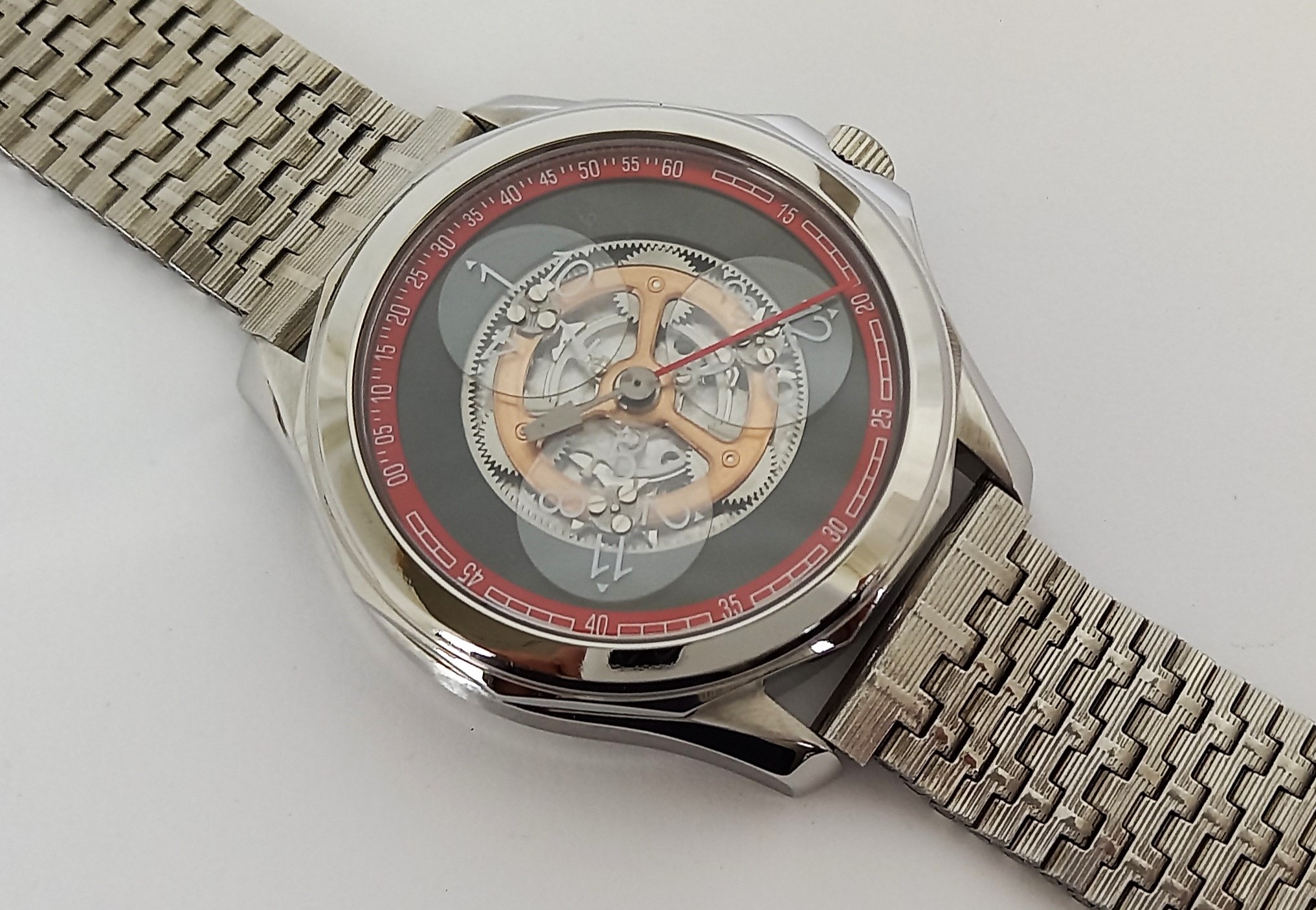

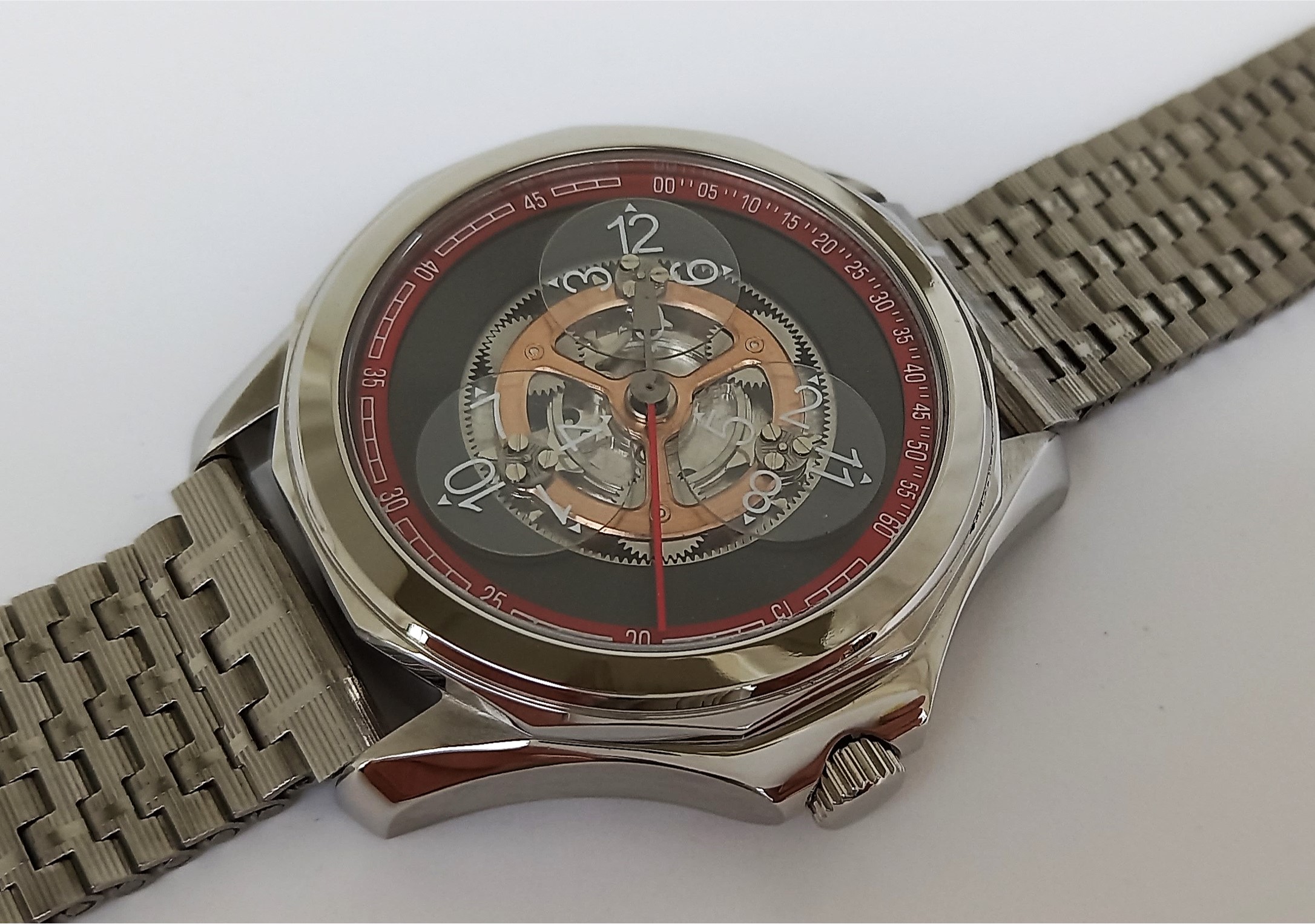

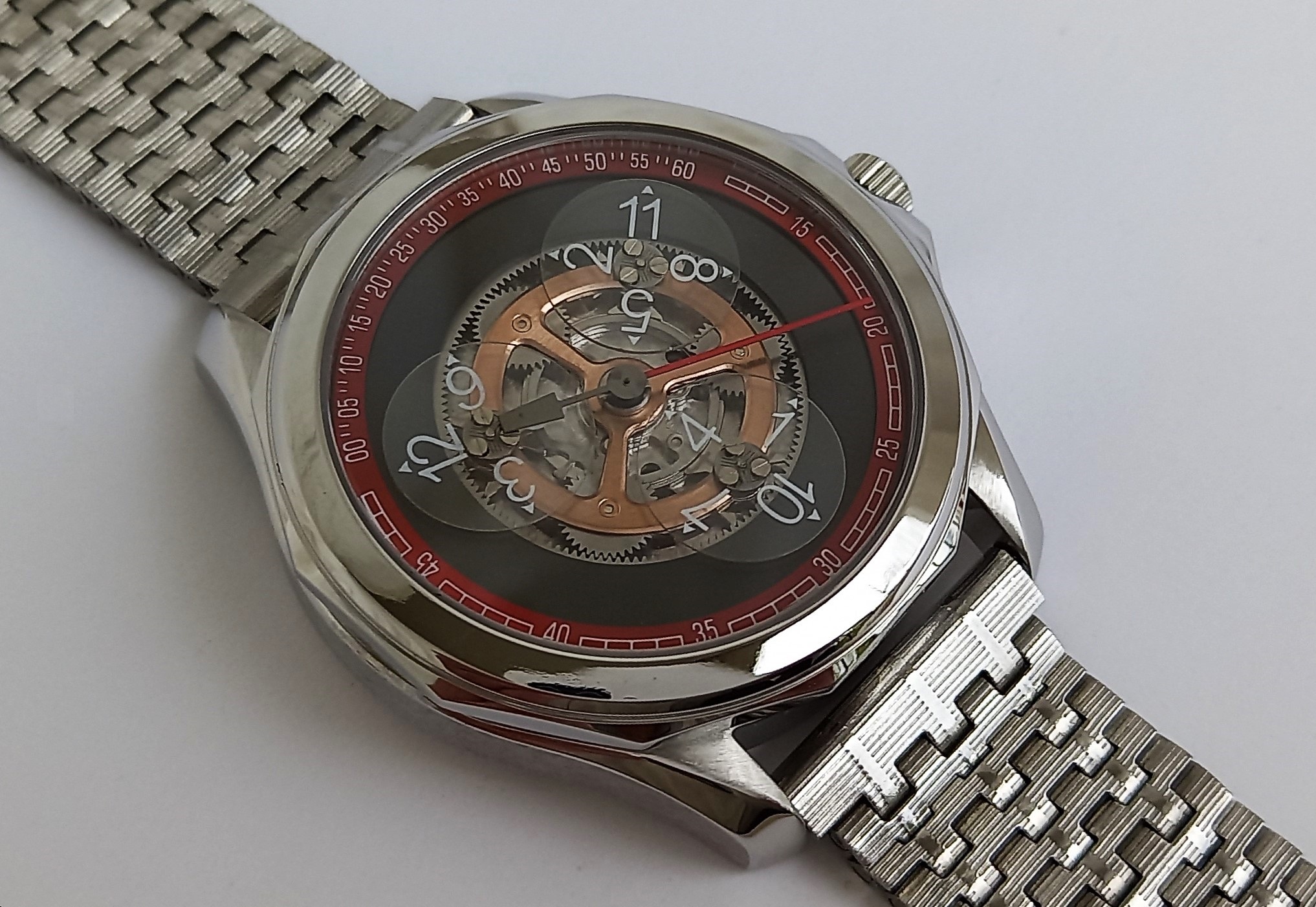

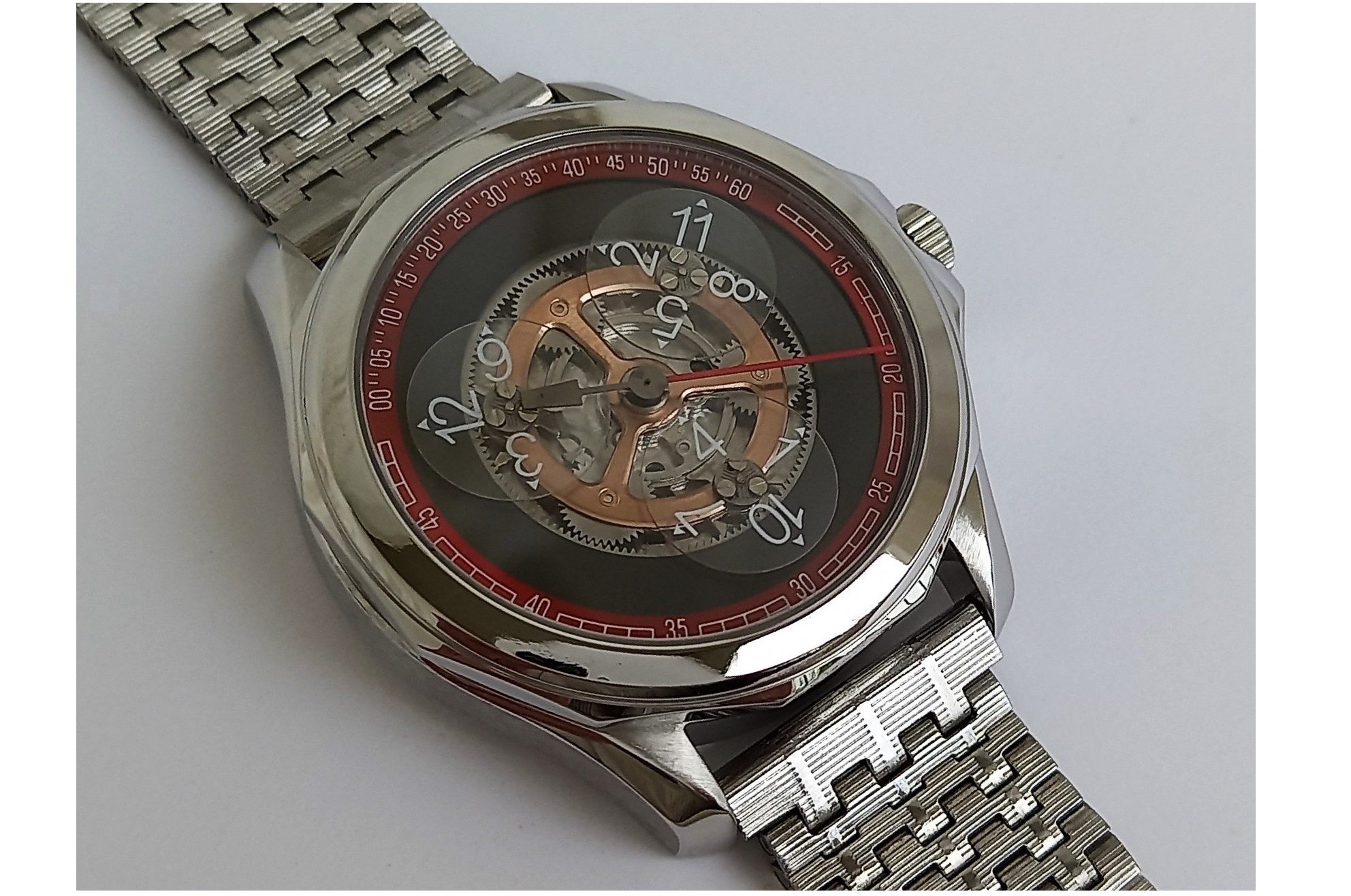

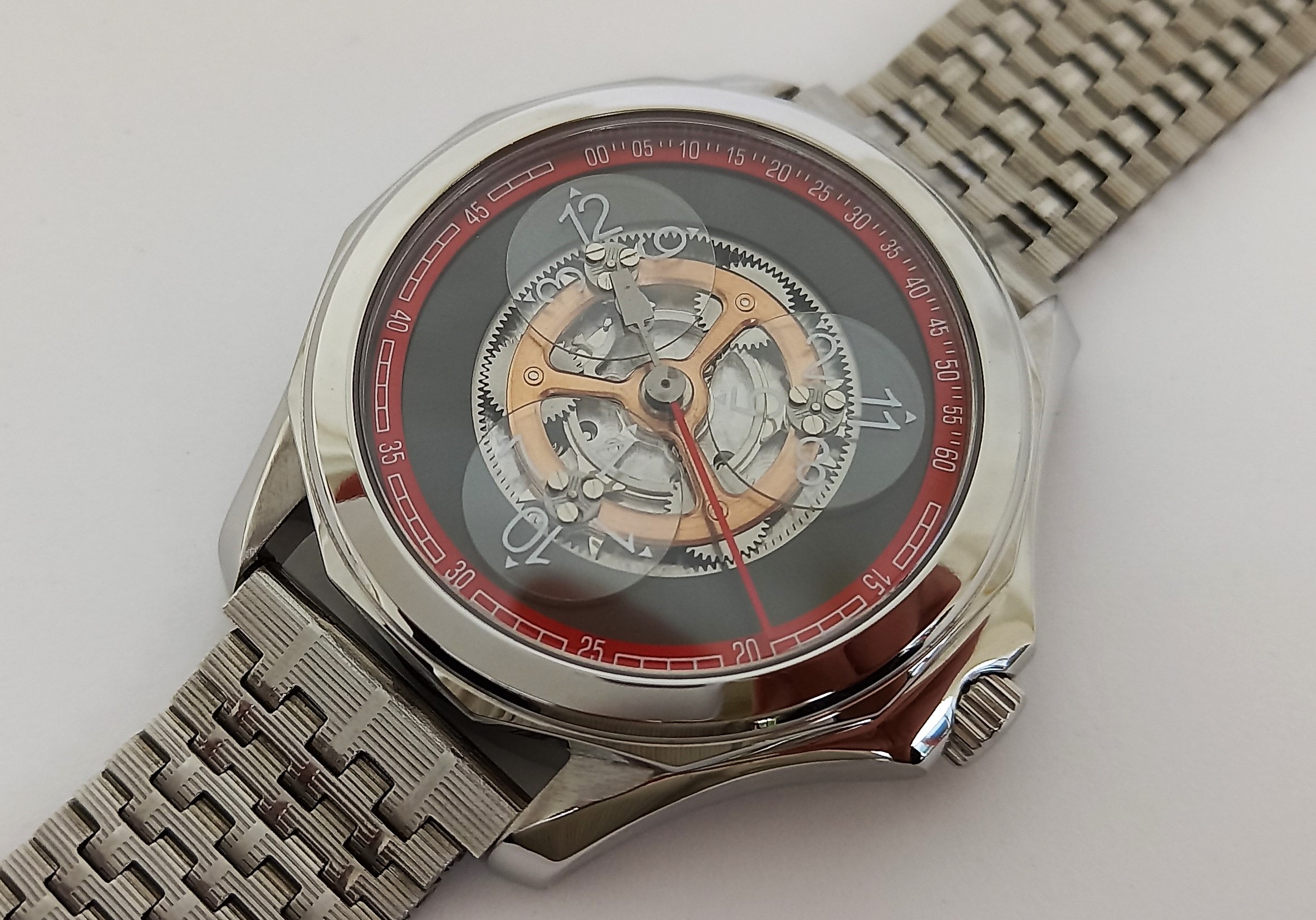

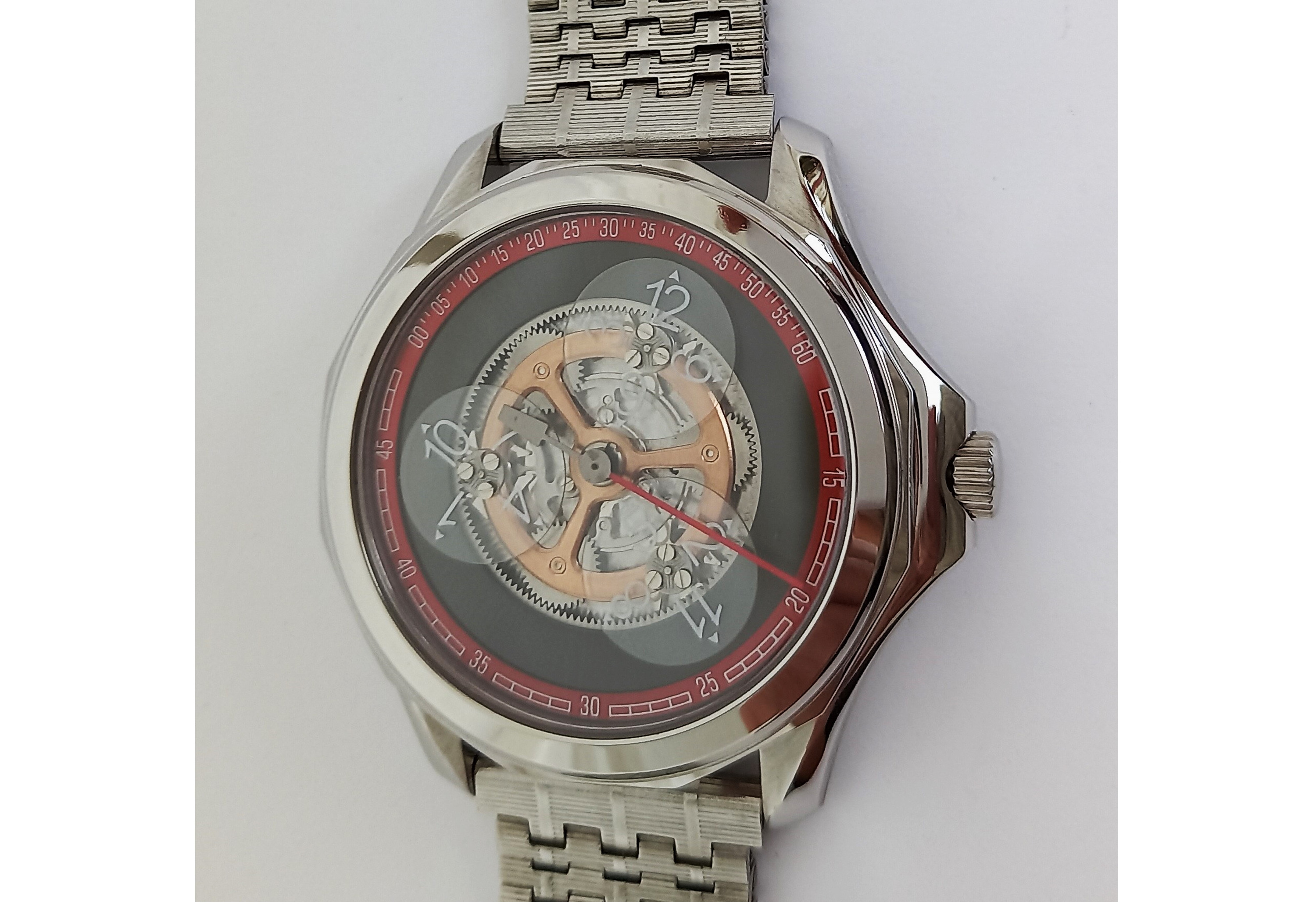

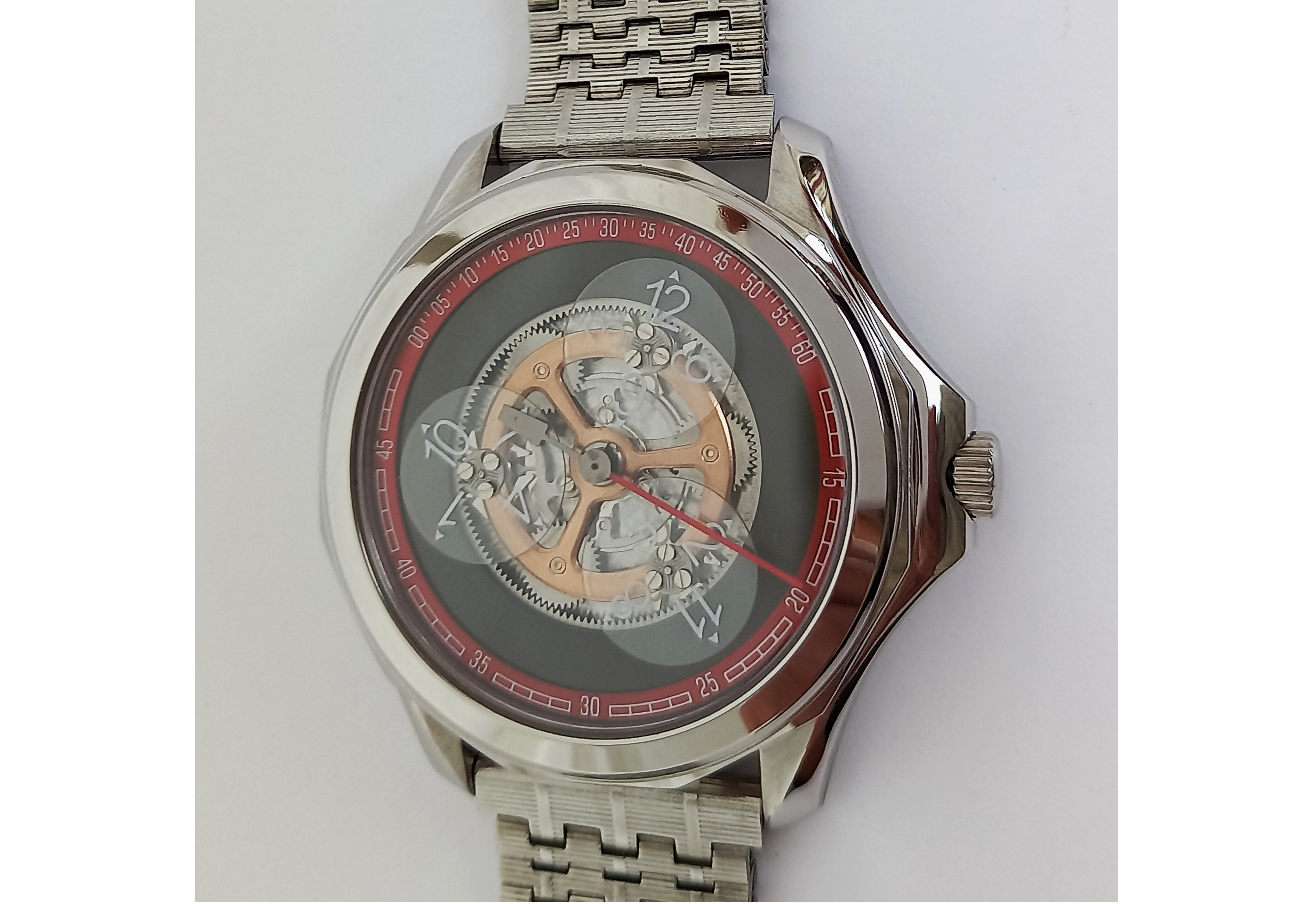

Ich will euch nun nicht länger mit Blabla langweilen, sondern lieber ein paar Bilder der Uhr zeigen. Das schwarze Lederband (Uhr wurde mit 2 schwarzen Lederbändern geliefert) wurde von mir sofort durch eines meiner hochwertigsten Edelstahlbänder ersetzt (vom Hersteller "Aristo" im NSA-Stil, wohl aus den 60er oder 70er Jahren), was m.E. der Uhr wesentlich besser steht.











Die Uhr besteht aus Edelstahl, sie hat eine Gehäusebreite incl. Kronenschutz von 43 mm, der Gehäusedurchmesser ohne Kronenschutz ist ca. 41 mm, die Gehäuselänge beträgt 51,5 mm, die Gehäusehöhe ist nur 12,5 mm,was für eine Automatic-Uhr mit dieser Anzeigekomplikation recht flach ist. Die Anstossbreite des Bandes ist 20 mm.

Als Basis für das Anzeigemodul der Guangzhou Watch Home Precision Machinery Co. Ltd dient das weit verbreitete Automatic-Massenkaliber Miyota 8215.
Die Spezifikationen dieses Werkes sind:
Durchmesser 11,5 ‘’’ (26 mm), Höhe 5,67 mm (7,4 mm total)
21’600 A/h / 21 Jewels / 42 h Gangreserve / Genauigkeit: + 40 /- 20. Rotor unidirektional aufziehend (im Gegenuhrzeigersinn), Stosssicherung Parashock, Hacking (‘Sekundenstopp’): ja (Feature seit 2018 / 19, davor ohne Hacking). Hersteller: Citizen, Japan, seit 1977
Angaben (Sanyin) für das resultierende Werk mit Satellitenmodul, Gangreserve: 40h, Thickness: 7.4mm, Diameter: 32mm, das Anzeigemodul führt also zu einem deutlich grösseren Werksdurchmesser, die Gesamthöhe incl. der Zeigerachsen ist aber nicht höher, sondern genau gleich hoch wie das Basiskaliber ohne Anzeigemodul. Die Gangreserve wird um 2h geringer angegeben als beim Basiskaliber ohne das Anzeigemodul.
Jewel Bearing: 24 Jewels (zu den 21 Jewels des Basiskalibers kommen weitere 3 Jewels des Anzeigemoduls).

Ich habe ja schon in meinem Thread über meine "Phantasos Triclops" die Technik der Komplikation "Wandernde Stunde" ausführlich beschrieben, deshalb brauche ich hier nur noch kurz darauf eingehen:
www.roguewatches.de/index.php/uhrenvorst...ion-wandernde-stunde

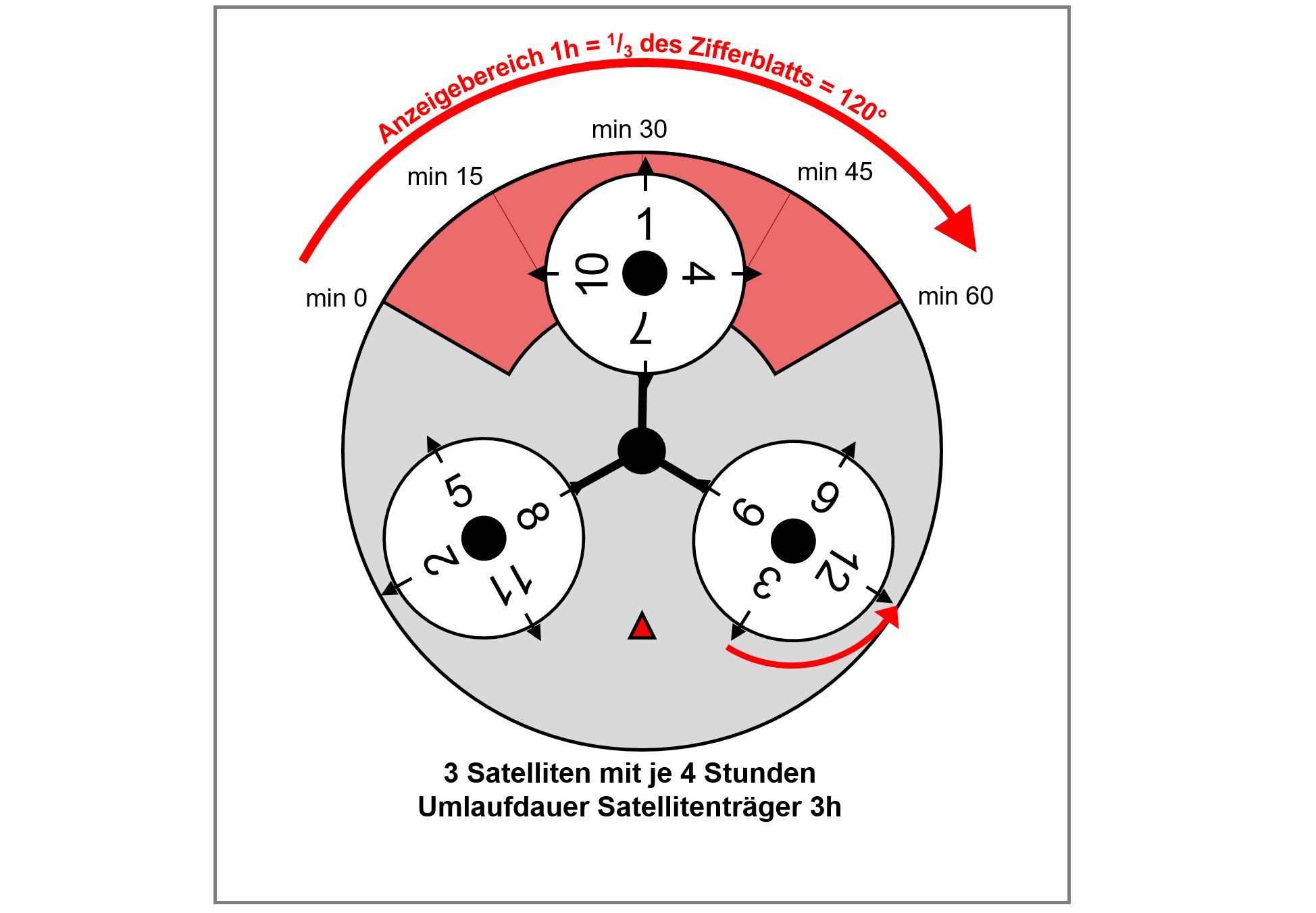

Statt eines Stunden- und Minutenzeigers gibt es einen dreiarmigen goldfarbenen Satellitenträger, der 3 runde transparente Satelliten aus Saphir mit je 4 Stundenzahlen enthält. Der Satellitenträger bewegt sich kontinuierlich im Uhrzeigersinn wie es ein Stundenzeiger tun würde, aber die Umlaufdauer des Satellitenträgers beträgt 3 Stunden. In einer Stunde überstreicht ein Satellit also ein Drittel des Kreises, der Anzeigebereich (1  Stunde) beträgt also ein Drittel des Zifferblattes bzw. 120°, dieser Anzeigebereich befindet sich auf dem Zifferblatt oben (d.h. bei einer normalen Anzeige mit Minutenzeiger würde er sich erstrecken zwischen Minute 50 bis Minute 10).

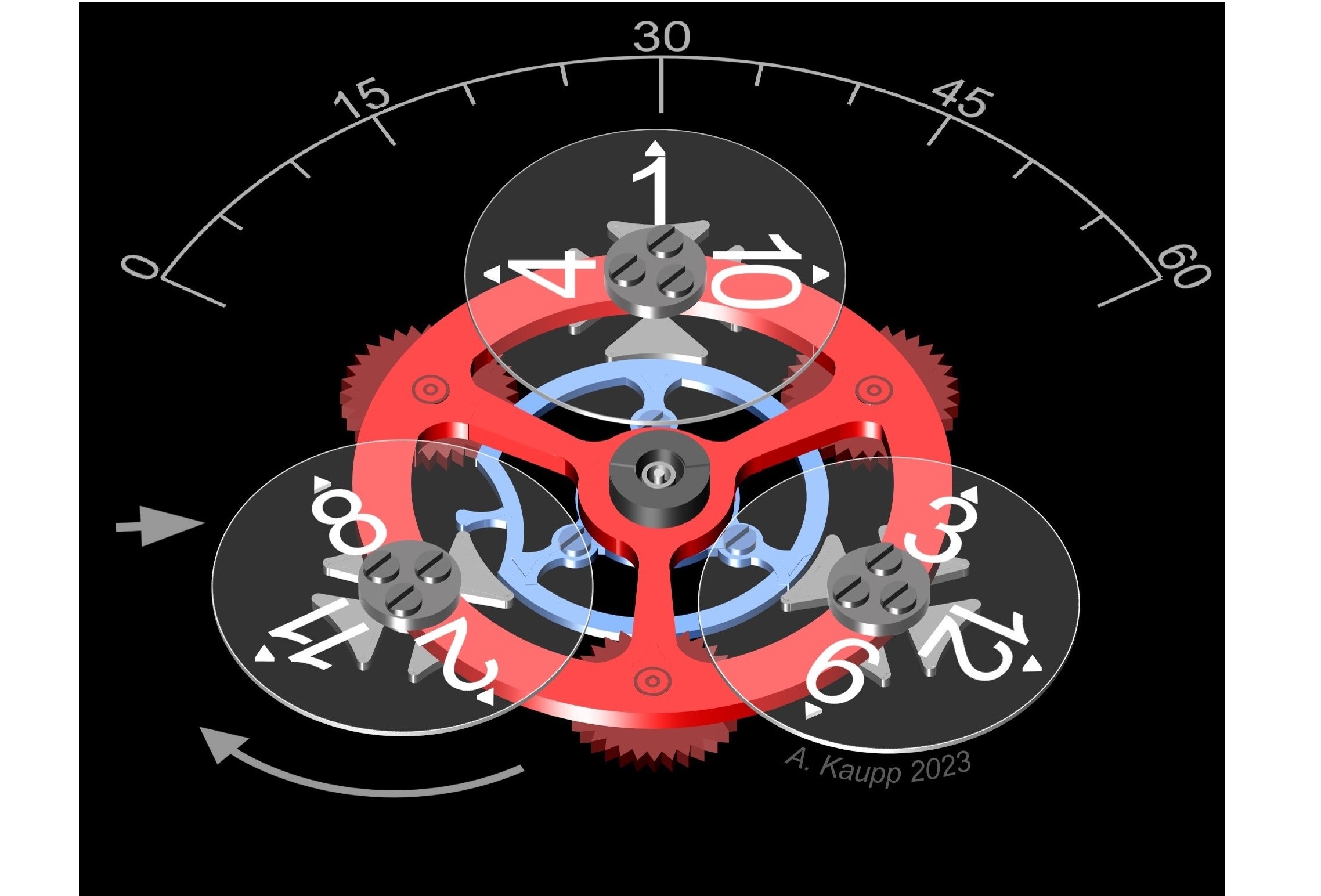

Ich habe mich hier einmal verkünstelt und auf der Basis eines meiner Fotos ein 3D-Schema des Satellitenmoduls entworfen, um auch das Umschalten der Stunden zeigen zu können:



Die drei transparenten runden Satellitenscheiben mit den weiss aufgedruckten Stundenzahlen sind drehbar auf dem Satellitenträger (rot) befestigt. Auf der Unterseite hat jeder Satellit einen 4-armigen Schaltstern in der Form eines Malteserkreuzes.
Zwischen den Satelliten trägt der Satellitenträger ausserdem noch 3 kleine Zahnräder. Diese laufen in einem äusseren, unbeweglichen Zahnkranz der Bodenplatte des Anzeigemoduls. Die Zahnräder und der unbewegliche Zahnkranz sind antriebslos, die Zahnräder laufen also nur passiv mit, wenn sich der Satellitenträger vorwärts bewegt. Der Sinn der Zahnräder und des Zahnkranzes sind mir unbekannt. Normalerweise sind diese Elemente bei einem Wandernde-Stunde-Modul nicht notwendig und deshalb auch nicht vorhanden. Die Zahnräder und der Zahnkranz dienen entweder der Stabilisierung und Führung des Satellitenträgers, oder sie sind evtl. nutzlos und dienen nur der Verschönerung.

Unter dem Satellitenträger, der sich im Uhrzeigersinn dreht, ist auf der Basisplatte des Moduls ein Ring fest und unbeweglich mit 3 Schrauben befestigt (blau).
Die malteserkreuzförmigen Schaltsterne gleiten an diesem Ring entlang und werden durch ihn in Position gehalten, bzw. geführt.
Auf der linken Seite hat der Ring eine grosse Einbuchtung nach innen, in der Mitte der Einbuchtung ragt ein Schaltfinger nach aussen. Dieser Schaltfinger ist verantwortlich für das Umschalten der Satellitenscheiben.

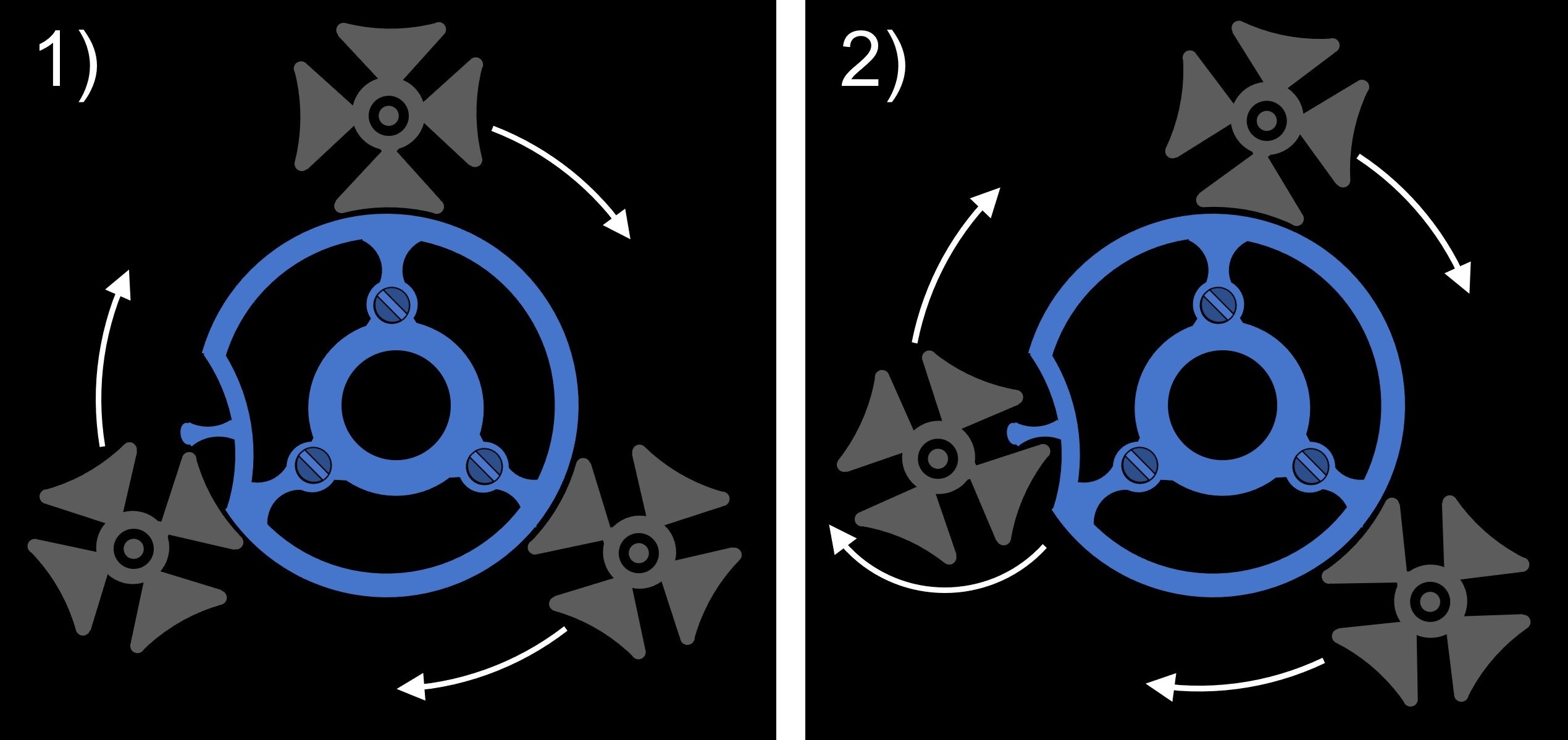

Hier noch ein Schema der malteserkreuzförmigen Schaltsterne der Satelliten (grau) und des Rings mit dem Schaltfinger (blau), um das Umschalten zu zeigen:



Das Malteserkreuz kommt nicht an dem Schaltfinger vorbei, sondern wird um eine Vierteldrehung gedreht, wodurch die Stunde an diesem Satelliten umgeschaltet wird.

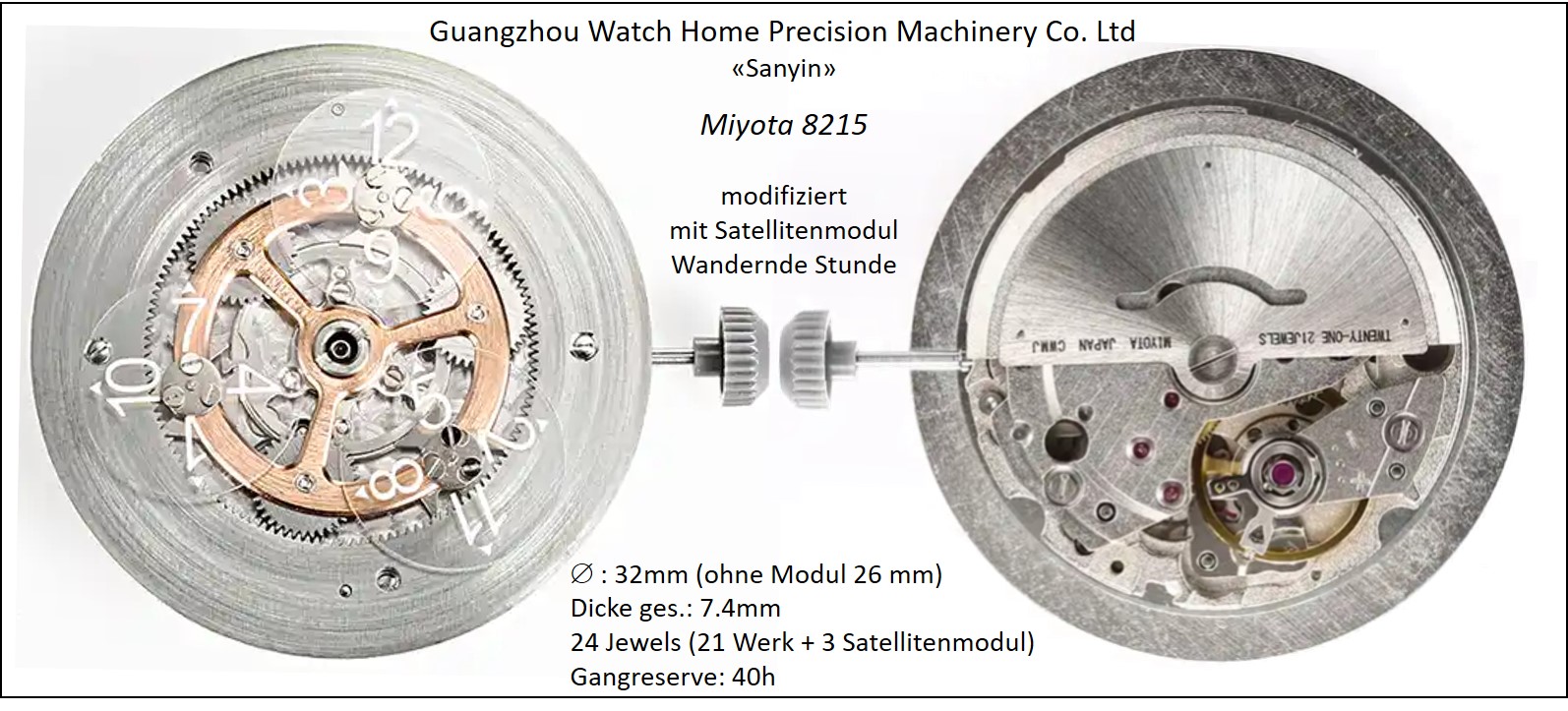

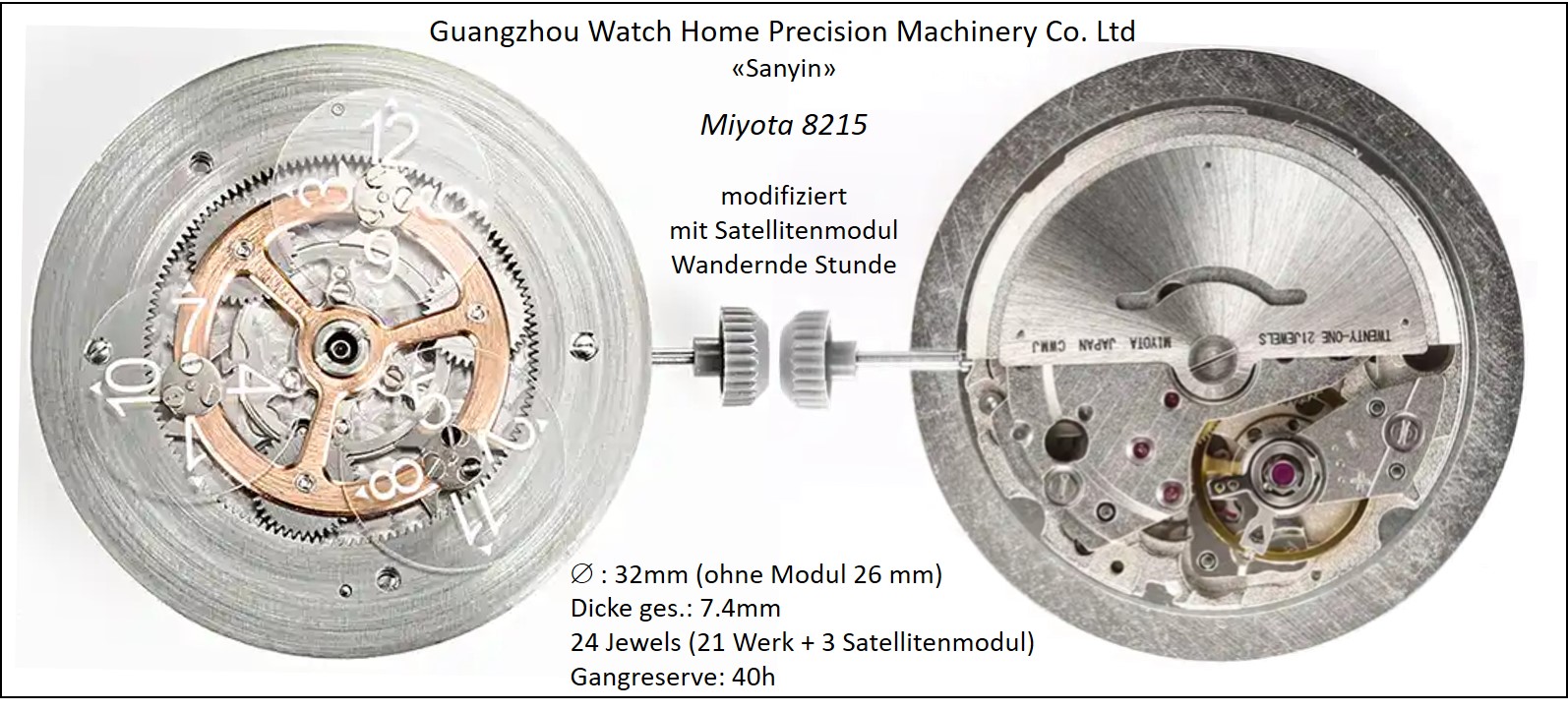

Hier noch eine Abbildung des Werkes mit dem Satellitenmodul und seine Spezifikationen. Diese zwei Werksfotos und die Angaben stammen von diesem Angebot bei Alibaba:
www.alibaba.com/product-detail/SANYIN-20...image.aa653dc6hDuB9J

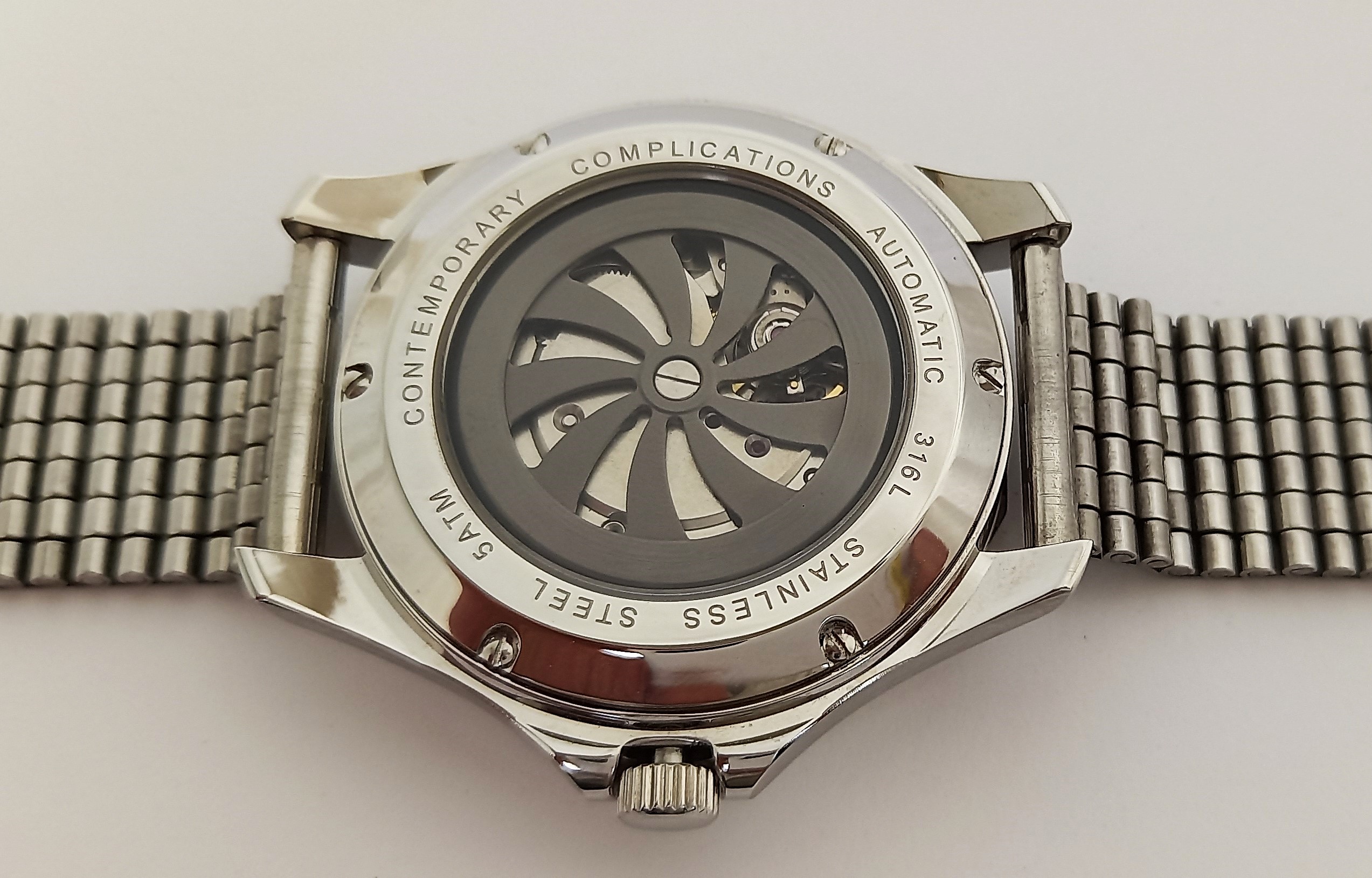

Und so sieht die Uhr von hinten aus. Es gibt einen Glasboden (Uhrglas und Glasboden aus Saphir), aber durch die Form des Rotors in Form eines Wirbels kann man nicht viel von dem Werk erkennen:



In einem zweiten Teil will ich noch etwas näher auf die verschiedenen Uhrenmodelle eingehen, die es mit diesem Werk gibt, aber für den Moment habe ich wohl genug gefaselt...
Ich hoffe, es war interessant.

Gruss Andi

Heute will ich noch die verschiedenen Uhrenmodelle zeigen, die das Miyota 8215-Werk mit dem Wandernde-Stunde-Modul enthalten.

Aber hier zuerst noch ein paar Fotos, die ich im ersten Post nicht unterbringen konnte:

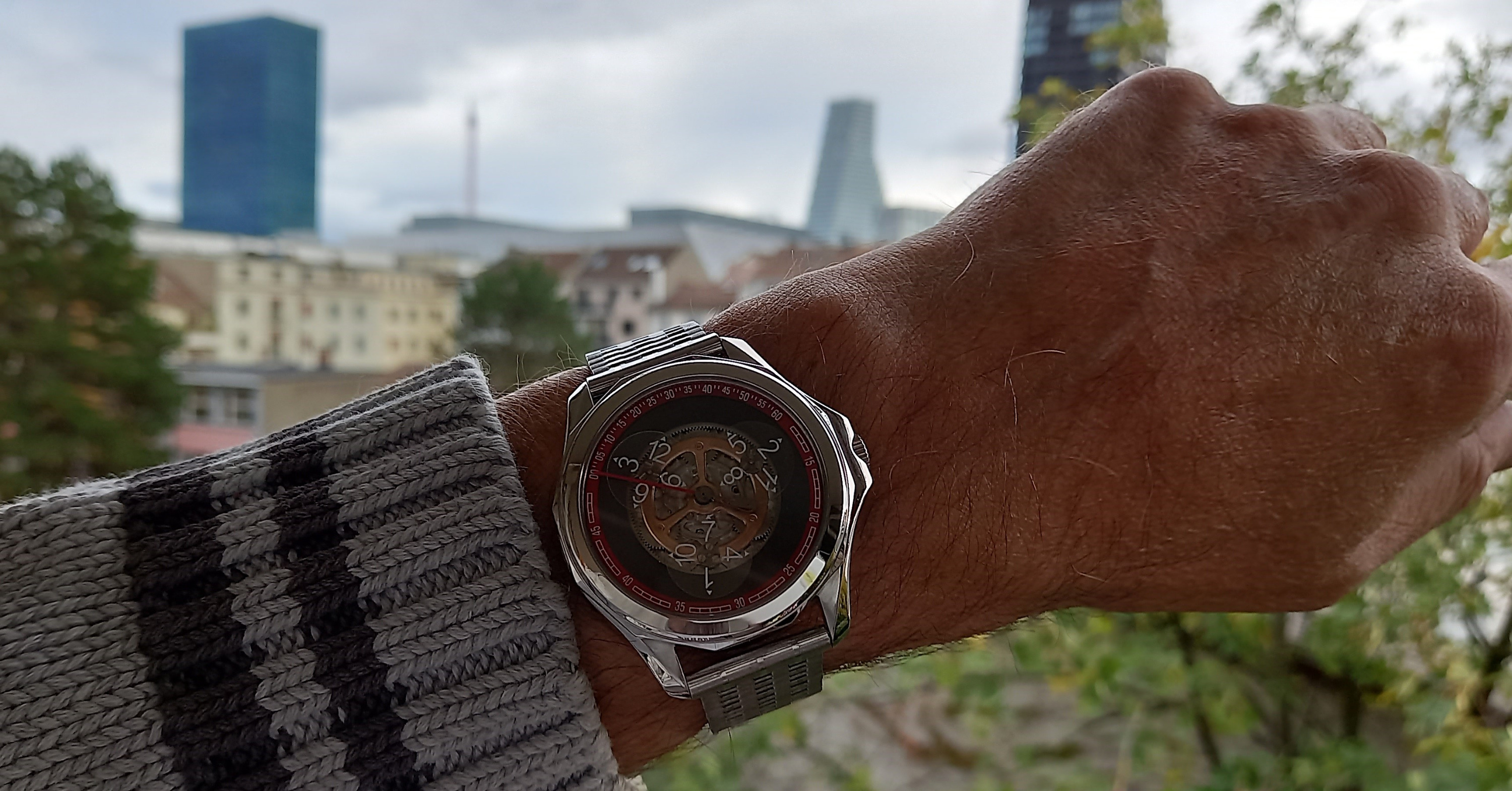

So sieht die Uhr am Arm aus. Ich habe ziemlich knochige Handgelenke mit ca. 16,5 cm Umfang. Die Uhr ist bequem zu tragen und wirkt auch m.E. nicht zu gross.

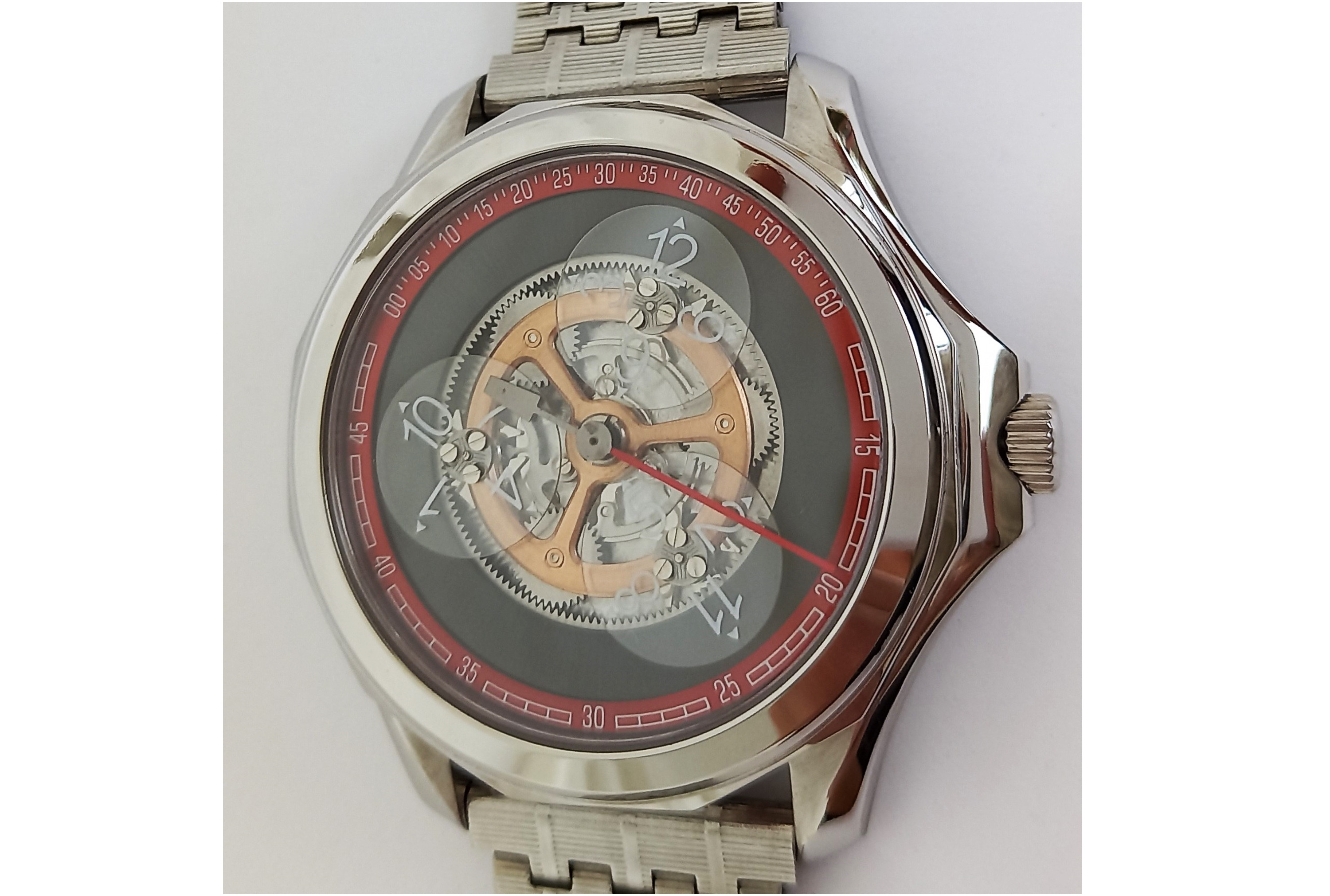

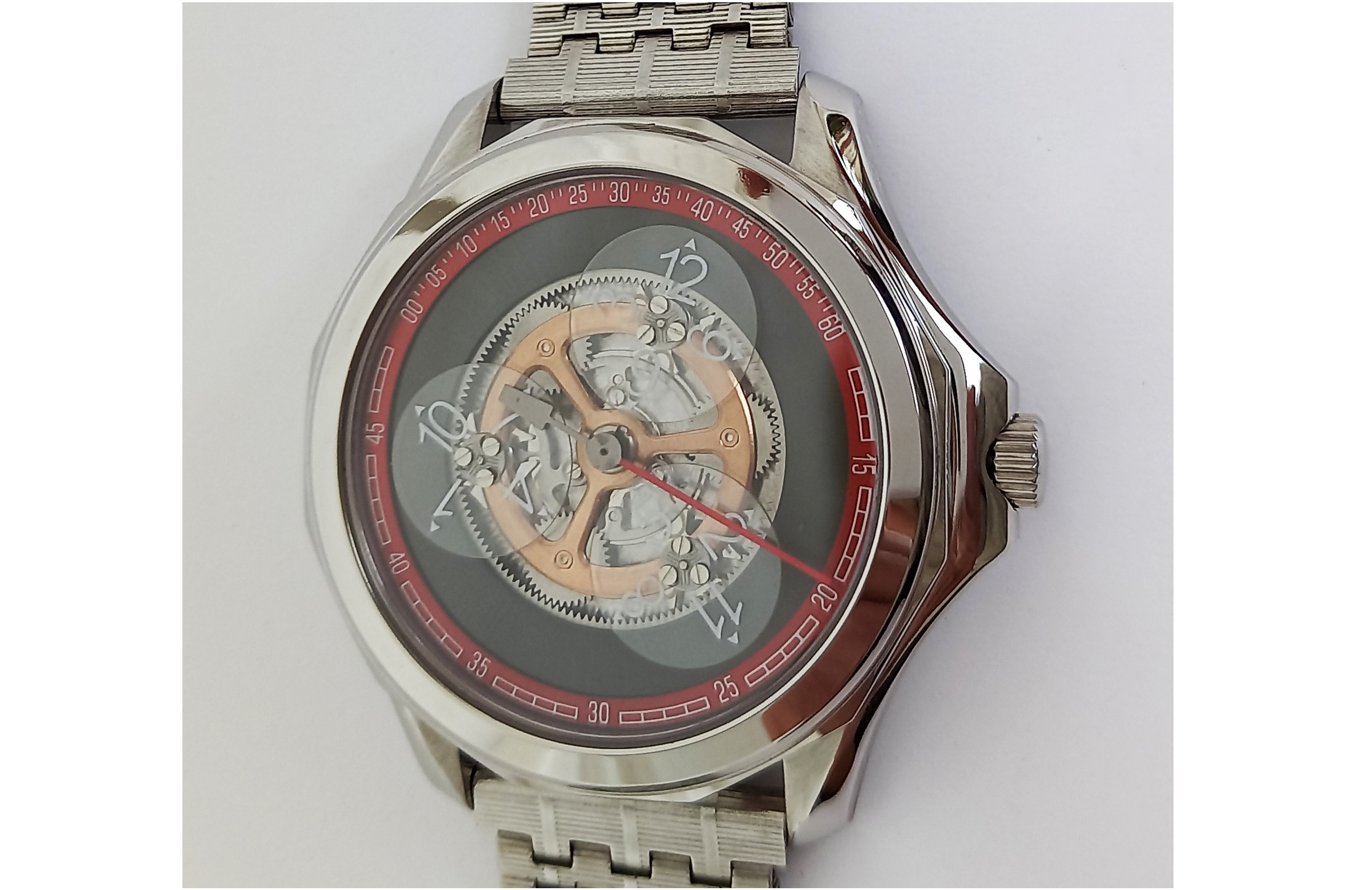

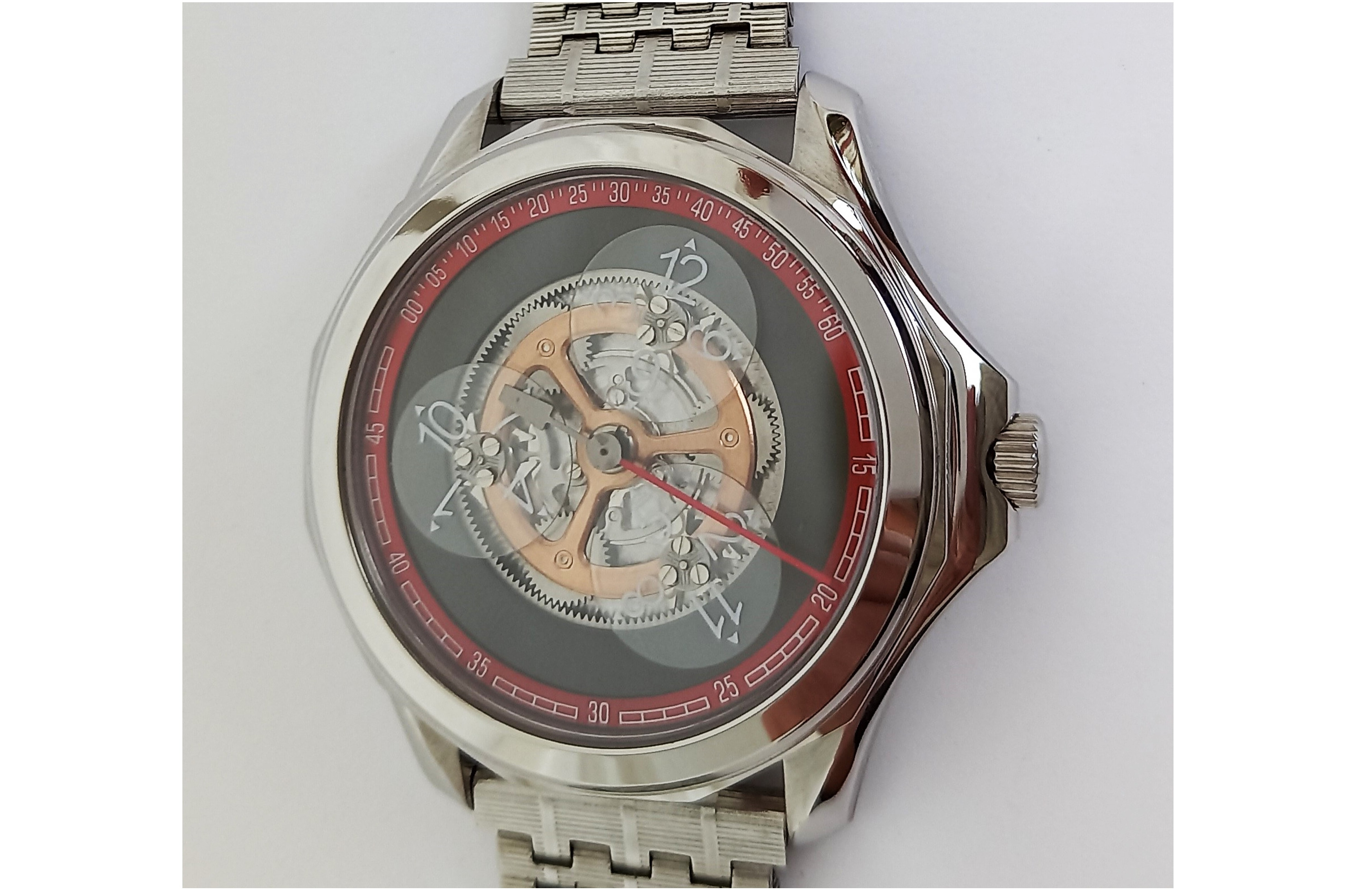

Und hier sind noch drei Fotos, wo der linke Satellit gerade von Stunde 10 auf Stunde 1 umgeschaltet wird, die angezeigte Zeit ist 12:40:







Ich trage die Uhr sehr gern, v.a. in der Freizeit, denn die Anzeigeform ist ja nicht gerade ideal zum minutengenauen Ablesen, weshalb ich bei der Arbeit lieber Uhren mit herkömmlicher Anzeige trage. Aber zur Zeit habe ich Urlaub und bin zu Besuch bei meinen Eltern in D, die Uhr ist die einzige, die ich auf die Reise mitgenommen habe und so ist sie auch jetzt gerade an meinem Arm.
Oft wird von Uhrenbesitzern kritisch bezüglich des Miyota 8215 angemerkt, dass der Rotor so laut sei. Ich kann das bestätigen, denn dadurch dass der Rotor einseitig gegen den Uhrzeigersinn aufzieht, befindet sich die Schwungmasse im Freilauf, wenn sie im Uhrzeigersinn beschleunigt wird und saust dann einige Runden ungebremst im Kreis, was man deutlich hört. Mich stört das allerdings nicht.
Die Uhr wirkt trotz der ungewöhnlichen Anzeigeform eigentlich nicht modern oder futuristisch, sondern für mein Empfinden eher altmodisch retrofuturistisch, als ob sie aus einer alternativen Realität wie der "Metropolis-Welt" stammen würde, wo es die Technologie des fortgeschrittenen 20. Jahrhunderts nie gegeben hat, sondern die weitere technische Entwicklung rein auf Mechanik wie im 19. Jahrhundert beruht (Steampunk-Science-Fiction). Das Gehäuse hat Hörner, die aussehen wie bei verschiedenen Omega-Modellen, z.B. der "Aqua Terra", man könnte also sicher auch ein Edelstahlband dafür benutzen, das für Omega-Lookalikes entworfen wurde. Ob der Kronenschutz eine gute Idee ist, oder eher eine unförmige Geschwulst, darüber kann man wohl geteilter Meinung sein.
Mit der 12-eckigen Lünette, die an eine Rohrverbindung aus dem Sanitärbereich erinnert, ist das Gehäuse jedenfalls eigenständig und ahmt kein anderes, bekanntes Uhrenmodell nach.

Die ursprüngliche Idee, die hinter der Entwicklung dieses Wandernde-Stunde-Uhrwerks steckt, dürfte aber ein typisch chinesischer Copycat-Plan gewesen sein:

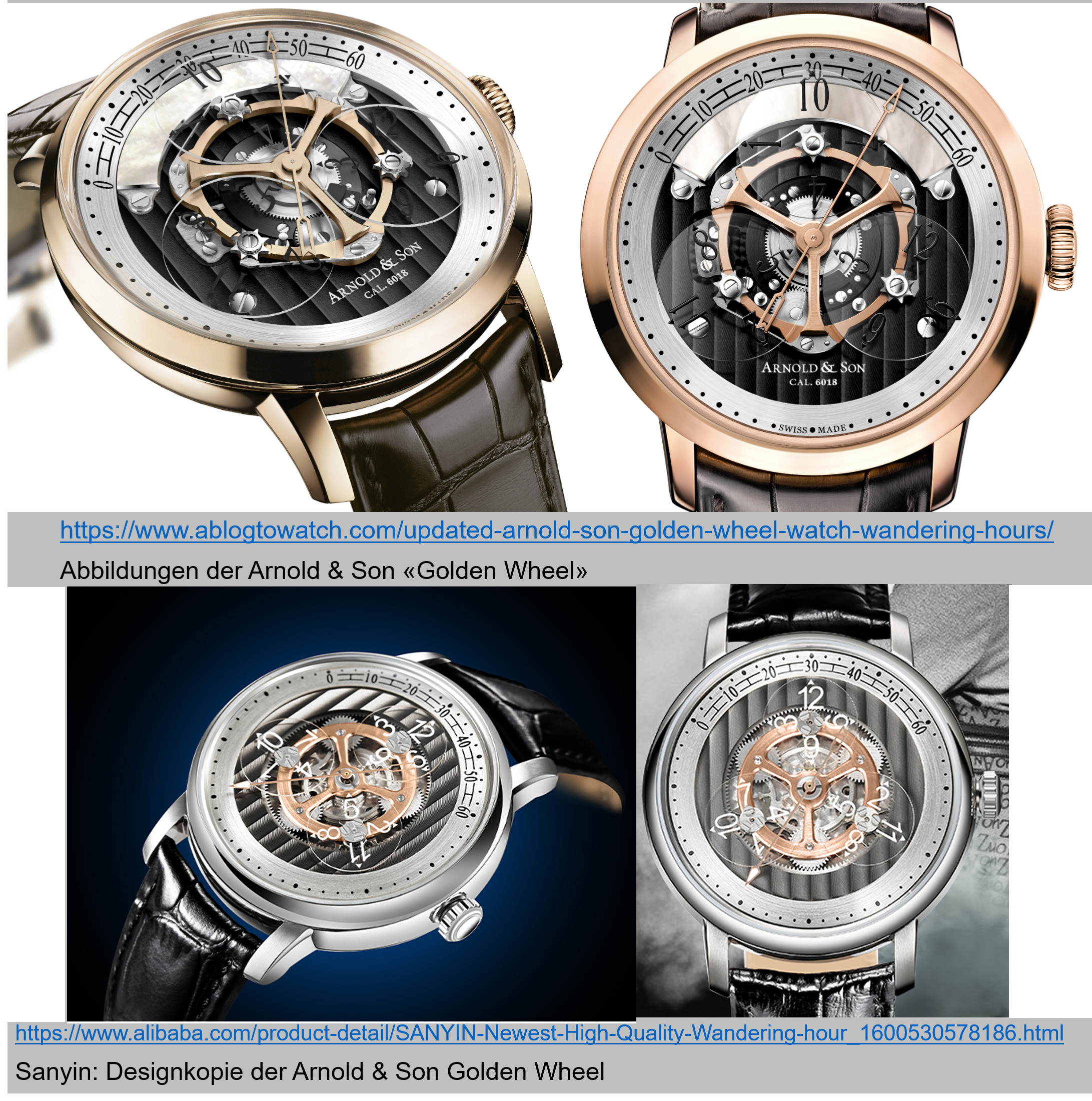

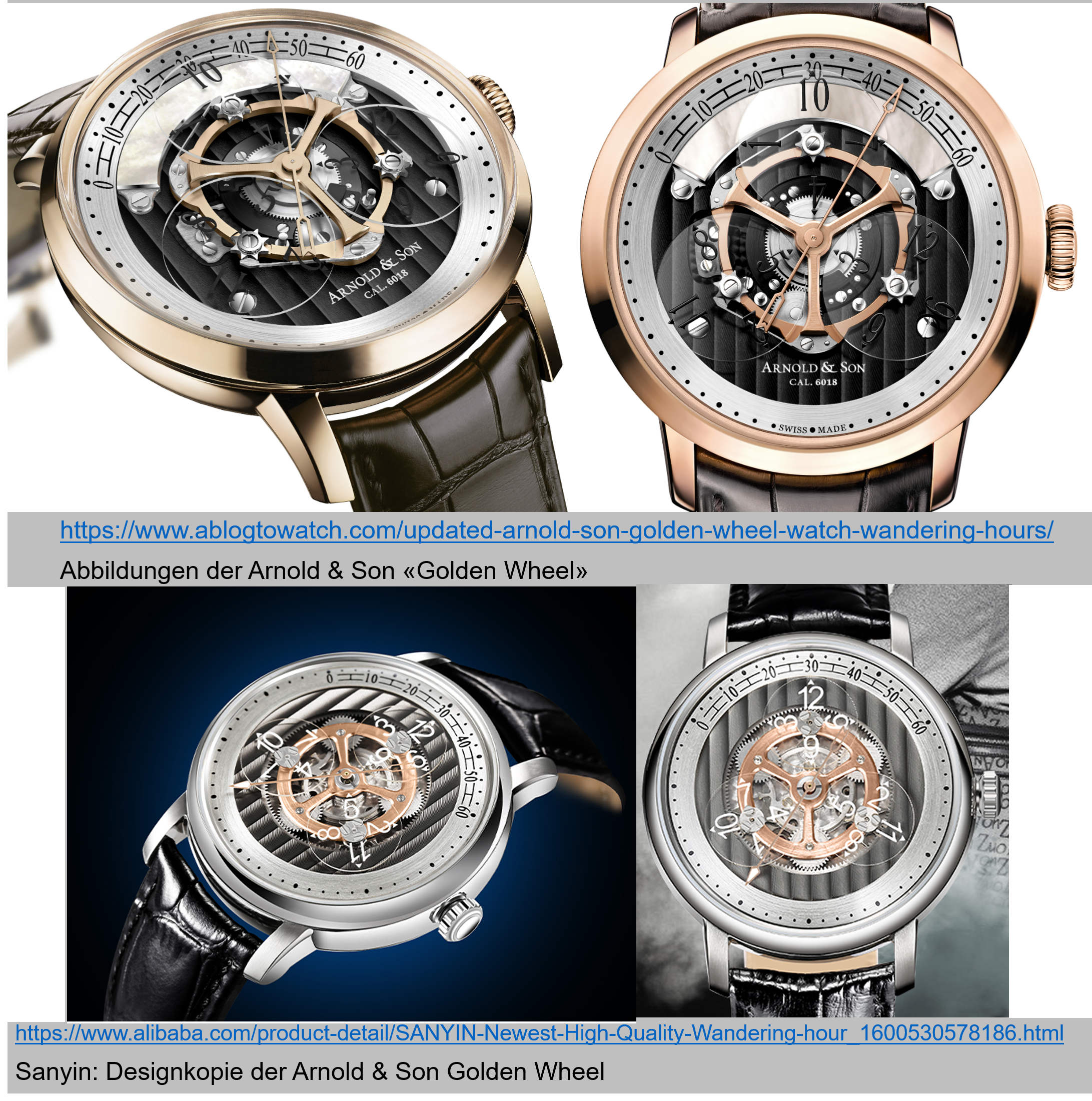

Vor einigen Jahren brachte die hochpreisige Edeluhrenschmiede "Arnold & Son" ein Wandernde-Stunde-Modell namens "Golden Wheel" auf den Markt. Meiner bescheidenen Meinung nach war aber auch dieses Uhrenmodell der renommierten Edelmarke eigentlich nicht eigenständig im Design, sondern bediente sich seinerseits bei einem älteren Vorbild, nämlich der allerersten Armbanduhr mit Wandernder Stunde, das es überhaupt gab: dem Modell "Star Wheel" von Audemars Piguet von 1991.

Das Design des Anzeigemoduls der Guangzhou Watch Home Precision Machinery Co. Ltd soll mit dem goldfarbenen Satellitenträger wohl das Aussehen des Anzeigemoduls der "Arnold & Son Golden Wheel" nachbilden.

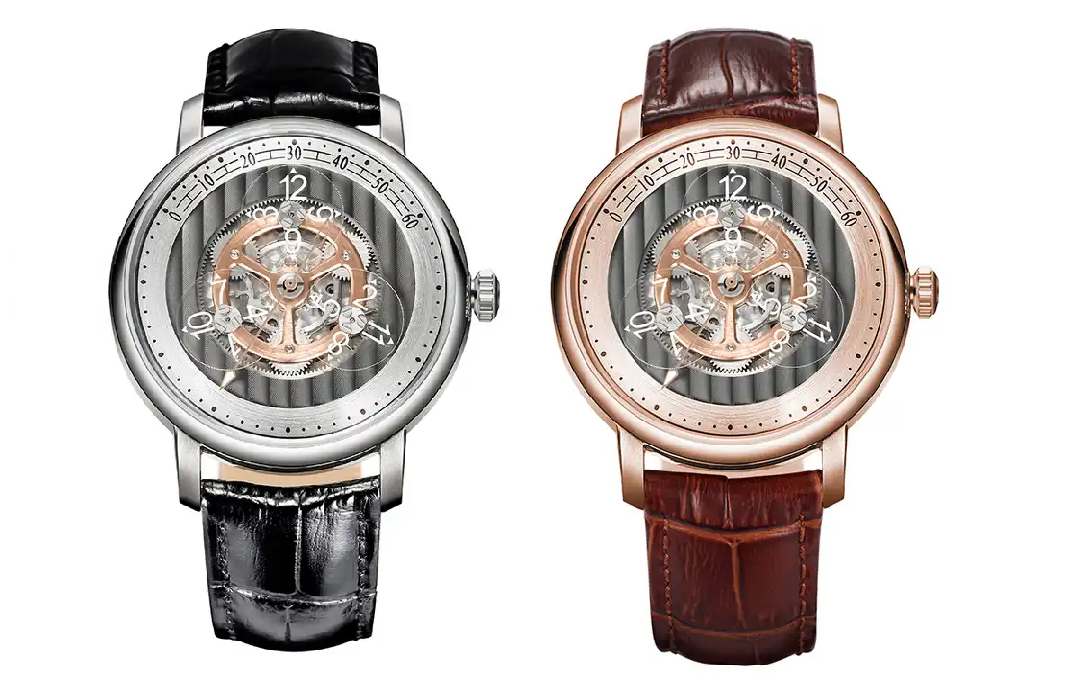

Von den zwei Uhrenmodellen, die auf den Markt gebracht wurden, ist eines nämlich eine ziemlich genaue Designkopie der "Arnold & Son":



www.alibaba.com/product-detail/Fashion-c...s.0.0.47ec3873KpgSZh

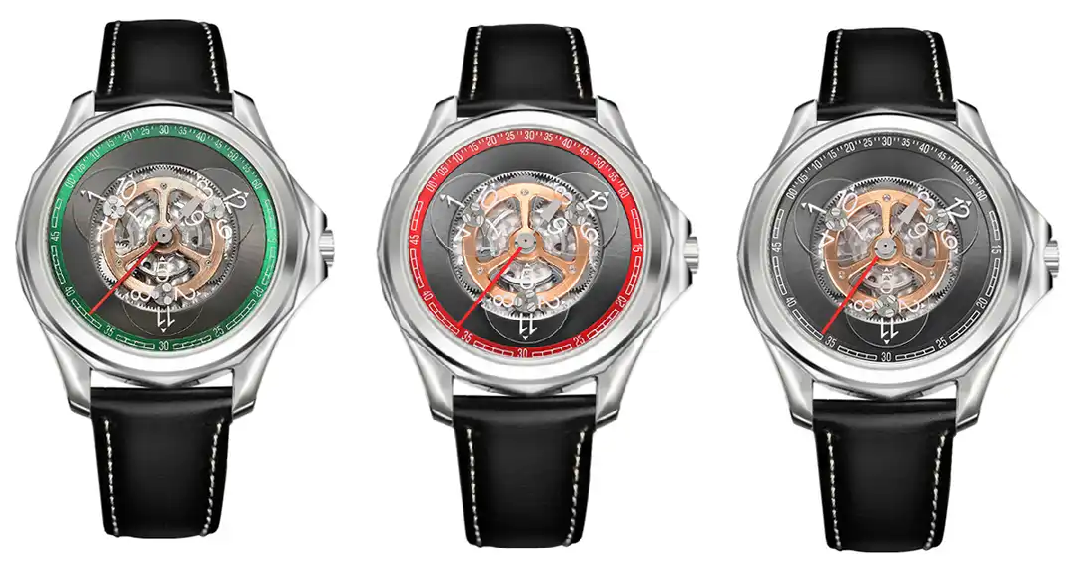

Daneben wurde aber eben auch ein zweites Modell mit eigenständigem Design herausgebracht, das es zunächst in 3 Farbvarianten gab, mit rotem, grünem oder schwarzem Chapter-Ring (Minuterie):

www.alibaba.com/product-detail/SANYIN-Ne...image.275130adrXsa8v

Das Modell mit schwarzem Chapter-Ring wurde später leicht modifiziert, indem die matt-schwarzgraue Fläche mit Sonnenschliff geändert wurde zu einer mehr glänzenden tiefschwarzen Fläche mit unregelmässigen weissen Pünktchen, das sollte wohl aussehen wie Aventurin. Ich finde das nicht ideal zum Ablesen der transparenten Satellitenscheiben.
www.alibaba.com/product-detail/SANYIN-Lu...image.aa653dc6OyBaDg

Ausserdem wurde dann noch ein Modell herausgebracht, wo die Satellitenscheiben nicht aus transparentem Saphir mit weissem Zahlendruck bestanden, sondern aus skelettierten Metallsatelliten mit Leuchtmasse. Die Satellitenscheiben leuchten also im Dunkeln, was aber deshalb eine ziemlich blöde Idee ist, weil der Chapterring mit den aufgedruckten minuten überhaupt nicht leuchtet. Man könnte also im Dunkeln die Uhr gar nicht ablesen, trotz der Leuchtmasse. Noch dazu wurde bei der ersten Serie dieser Modellvariante eine falsche, spiegelverkehrte Stunde 4 eingebaut. Wie kann so ein krasser Fehler durch alle Produktionsschritte hindurch unbemerkt bleiben? Mittlerweile wurde das aber wohl korrigiert (ich konnte aber aktuelll dieses Modell überhaupt nicht mehr auf Alibaba finden).

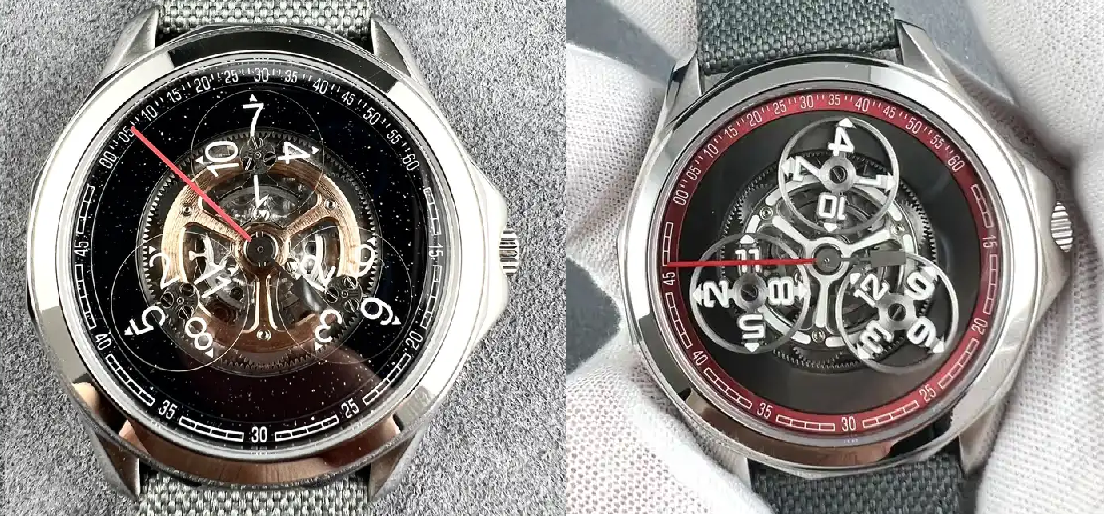

Links: Schwarze Variante mit "Aventurin"-Zifferblatt / Rechts: Variante mit skelettierten Satelliten mit Leuchtmasse (beachte die falsche, spiegelverkehrte Stunde 4).

So, das war nun alles zu dieser Uhr.
Was haltet ihr davon?

Gruss Andi


Eine sehr interssante Uhr mit vielen Details die man /ich erst auf den zweiten Blick sieht.
Mir gefällt die Mechanik dahinter, dennoch würde ich sie mir auf Grund der Ablesbarkeit nicht kaufen.
Zumindest nicht als Alltagsuhr, für eine Sammlung vielleicht.

Im Uhrforum hab ich eine ähnliche gesehen, wenn Du möchtest stelle ich das Foto davon hier rein.
Wollte nicht Deinen Thread zuspammen.

Hallo Andreas,
Ja klar, stell die Uhr ruhig hier mal rein. Das ist sicher sehr interessant.
Ich bin eigentlich der gleichen Meinung wie du: Die Uhr ist als Alltagsuhr nicht gut geeignet wegen der schlechten Ablesbarkeit. Aber ich habe ja schon viele gut ablesbare Uhren mit normaler Anzeige angesammelt. Und so bin ich mittlerweile wohl in eine Art spätrömische Dekadenz verfallen, wo mich vor allem solche sehr ausgefallene Konzepte ansprechen, die man im Alltag nicht recht brauchen kann...
Gruss Andi

Hier Foto aus dem UF vom User tiktak66



Verlinkung funktioniert nicht

Hier ein Link zum Hersteller oder Vertrieb. olto-8.com/collections/roto/products/olt...c-watches-jade-green

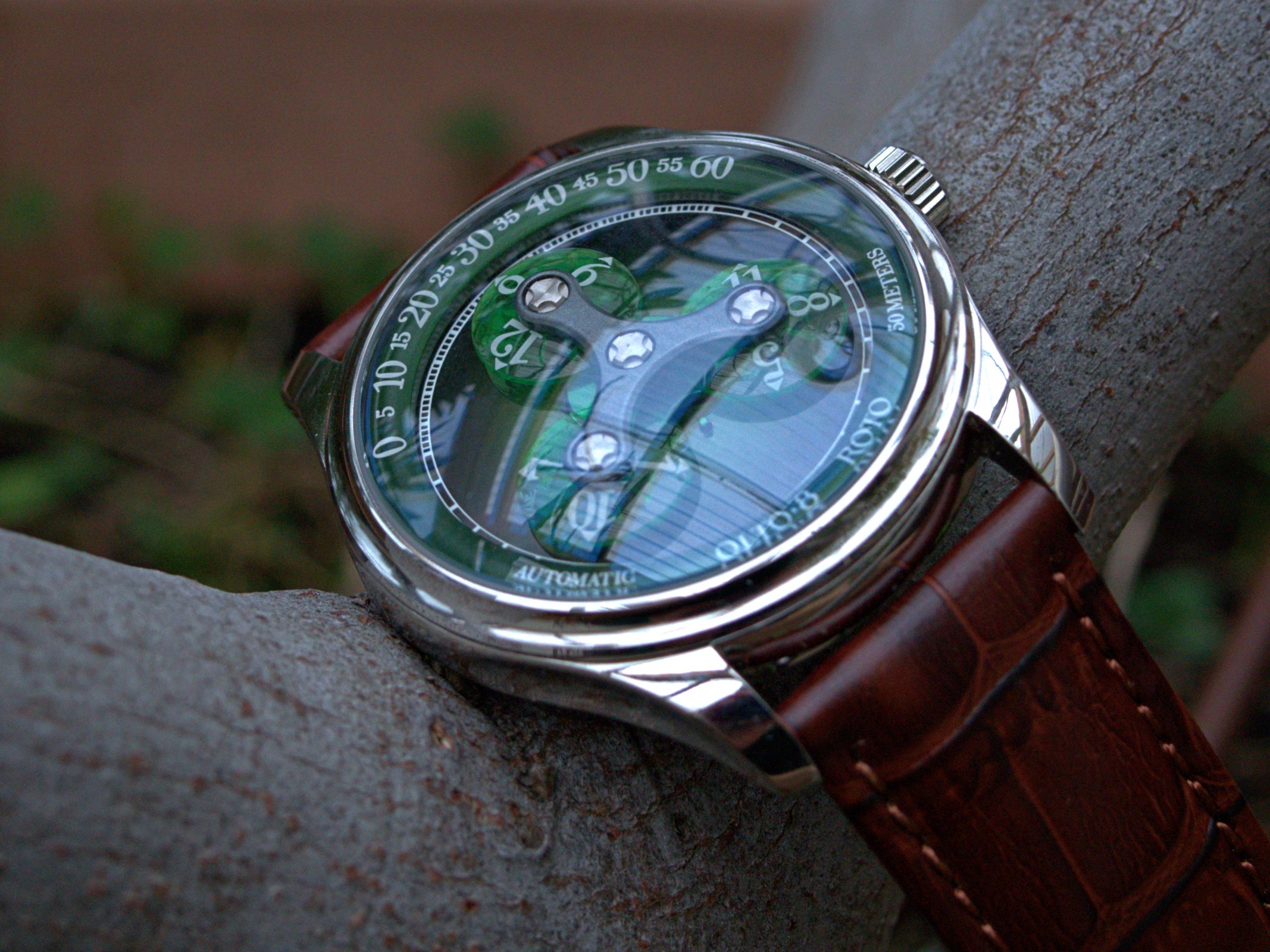

Oh ja, die "Olto-8-Roto". Ich finde sie hübsch. Das ist ein interessantes Angebot, mit einem Preis von nur etwa 500 Euro gehört sie zu den günstigsten Uhren mit Wandernder Stunde. Es gibt wohl zwei ganz leicht unterschiedliche Varianten, entweder mit einem kleinen Pfeil bei den Stundenzahlen auf den Satelliten (wie auf deinem verlinkten Bild), oder ohne solchen Pfeil, wie auf der Olto-Angebotsseite abgebildet.
Natürlich ist die Variante mit dem Pfeil besser, da man ohne Pfeil keinen rechten Anhaltspunkt hat, wo man die Minute ablesen soll. Angeblich kann man als Besteller nicht bestimmen, ob man eine Uhr mit oder ohne Pfeile bekommt, sondern man muss sich überraschen lassen, was sie schicken- mal so und mal so. Das ist nicht so ideal. Die Uhr hat Leuchtmasse auf den Satelliten und der Minuterie und kann auch im Dunkeln abgelesen werden.
Bei uhrforum.de hat diese Uhr einen kleinen Hype ausgelöst. Man kann darüber lesen in diesem Thread:
uhrforum.de/threads/neue-uhr-olto-8-roto-wandering-hour.548211/


Es gibt Neuigkeiten von der Guangzhou Watch Home Precision Machinery Co. Ltd:

Auf AliExpress werden nur noch wenige der oben besprochenen Modelle angeboten. Die Angebote, die man findet, laufen nun nicht mehr unter dem Markennamen 'Pindu', sondern die Uhren werden nun angeboten als 'Oblvlo'. Darunter sind auch Uhren mit skelettierten Satelliten mit Leuchtmasse (aber bei diesen nun keine Leuchtmasse mehr auf dem Satellitenträger, Satellitenträger goldfarben), die vorher falsche Stunde 4 wurde korrigiert:

de.aliexpress.com/item/1005005599613077....ller%7Cquery_from%3A

de.aliexpress.com/item/1005005668277163....ller%7Cquery_from%3A

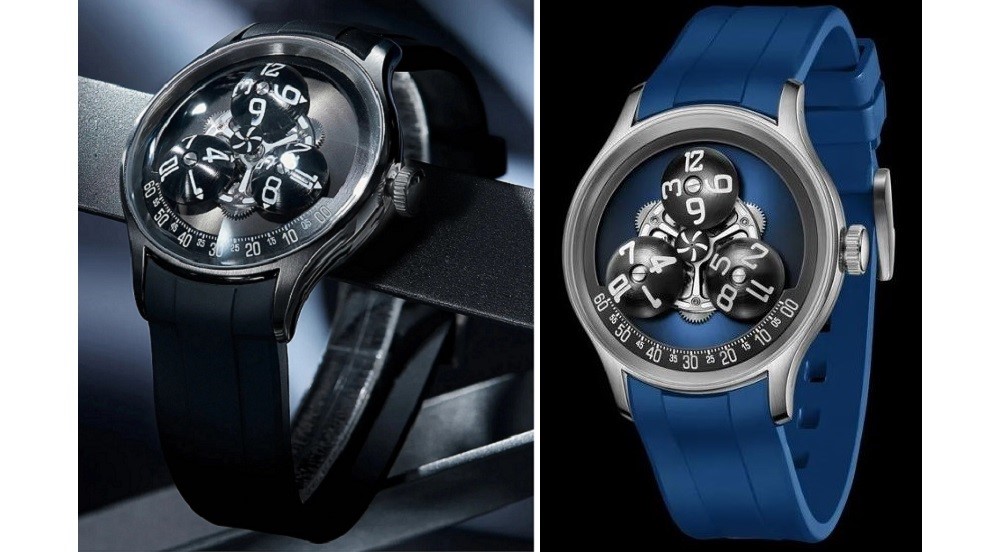

Am interessantesten ist aber ein neues Uhrenmodell der Guangzhou Watch Home Precision Machinery Co. Ltd, das auf Alibaba und AliExpress angeboten wird:



Man erkennt leicht, dass es sich um das gleiche Anzeigen-Modul handelt, das oben besprochen wurde, denn es gibt zwischen den Satelliten die drei Zahnräder auf dem Satellitenträger, die es nur bei diesem Uhrwerk gibt. Ausserdem ist nun klar, dass diese drei Zahnräder nur zur Zier da sind und keine Funktion erfüllen, denn bei diesem Uhrenmodell gibt es keinen Zahnkranz, in den sie eingreifen.

Die Satelliten sind halbkugelartig gewölbt und mit Leuchtmasse belegt. Damit die hoch aufragenden Satelliten bedeckt werden könne, ist das Uhrglas auch stark gewölbt und die Uhr kommt bei einem Durchmesser von 41 mm auf stolze 17,5 mm Dicke. Es gibt zwei Farbvarianten: grau oder blau.

www.alibaba.com/product-detail/New-Men-U...image.5e155ef8pv2nZJ

de.aliexpress.com/item/1005006268055220....ller%7Cquery_from%3A

de.aliexpress.com/item/1005006251758050....ller%7Cquery_from%3A

Gruss Andi
