High-Tech der 50er Jahre

Liebe Freunde,

Uhren, Oldtimer und ja, alte Meßinstrumente, da schlägt mein Herz höher.
Habe bei letzteren ein außergewöhnliches Stück an Land gezogen, und möchte euch darüber berichten!
Es ist das
Röhrenvoltmeter UR1 (BN1050) ECC40
So die genaue technische Bezeichnung.

Genauer gesagt ein
Spannungs-Strom-Widerstand Meßgerät URI von Rohde & Schwarz

Es ist das erste hochohmige Universal Multimeter Europas (1952) Preis 1600.-DM (damals)

Anhand der fünf großen Drehschalter kann man Meßgrößen wie Gleich-und Wechselstromspannungen, Gleich-und Wechselstrom -Widerstand gleichzeitig erfassen und vergleichen, ohne die Kabeleingänge wechseln zu müssen.
Die Meßkanäle sind voneinander unabhängig und voneinder isoliert.
Besonderheit: Es können Wechselspannung, Gleichspannung, Gleichstrom und Widerstand gleichzeitig angeschlossen werden.
Im Inneren sind Röhren (fest eingebaut!), Netzstromtransformator, Selengleichrichter und Selendiode, Regeltrenntransformator, Glimmstabilisator, Leistungstrimmer, und MP-Kondensatoren eingebaut.

Noch ein paar Worte zu Rohde & Schwarz für den, der die Firma nicht kennt.
Rohde & Schwarz ist Marktführer im Mobilfunkbau, Hochfrequenztechnik, Brodcast- Medien- Netzwerktechnik, Flugsicherung-und Funkkommunikation.
Nun zu den Bildern

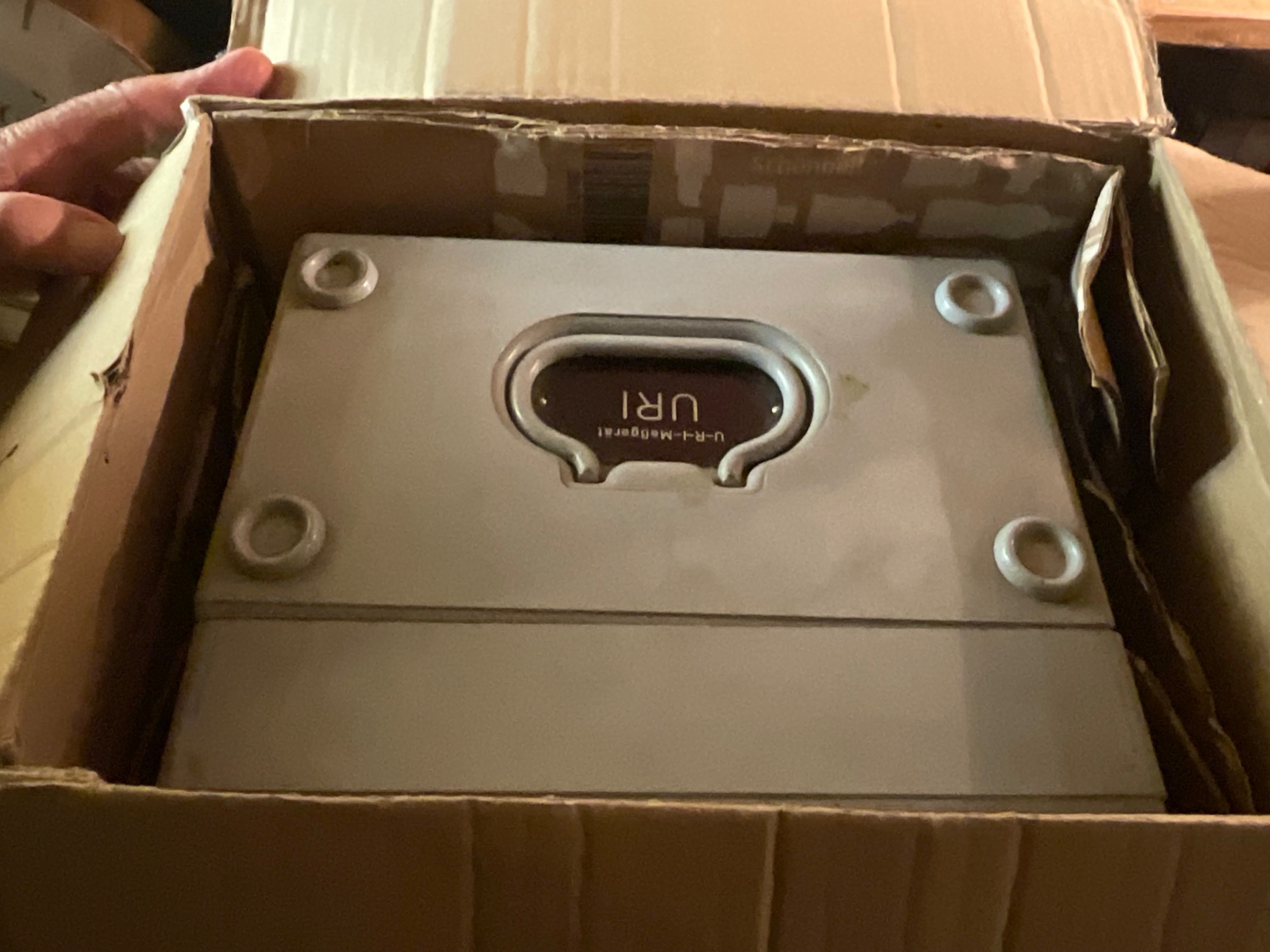

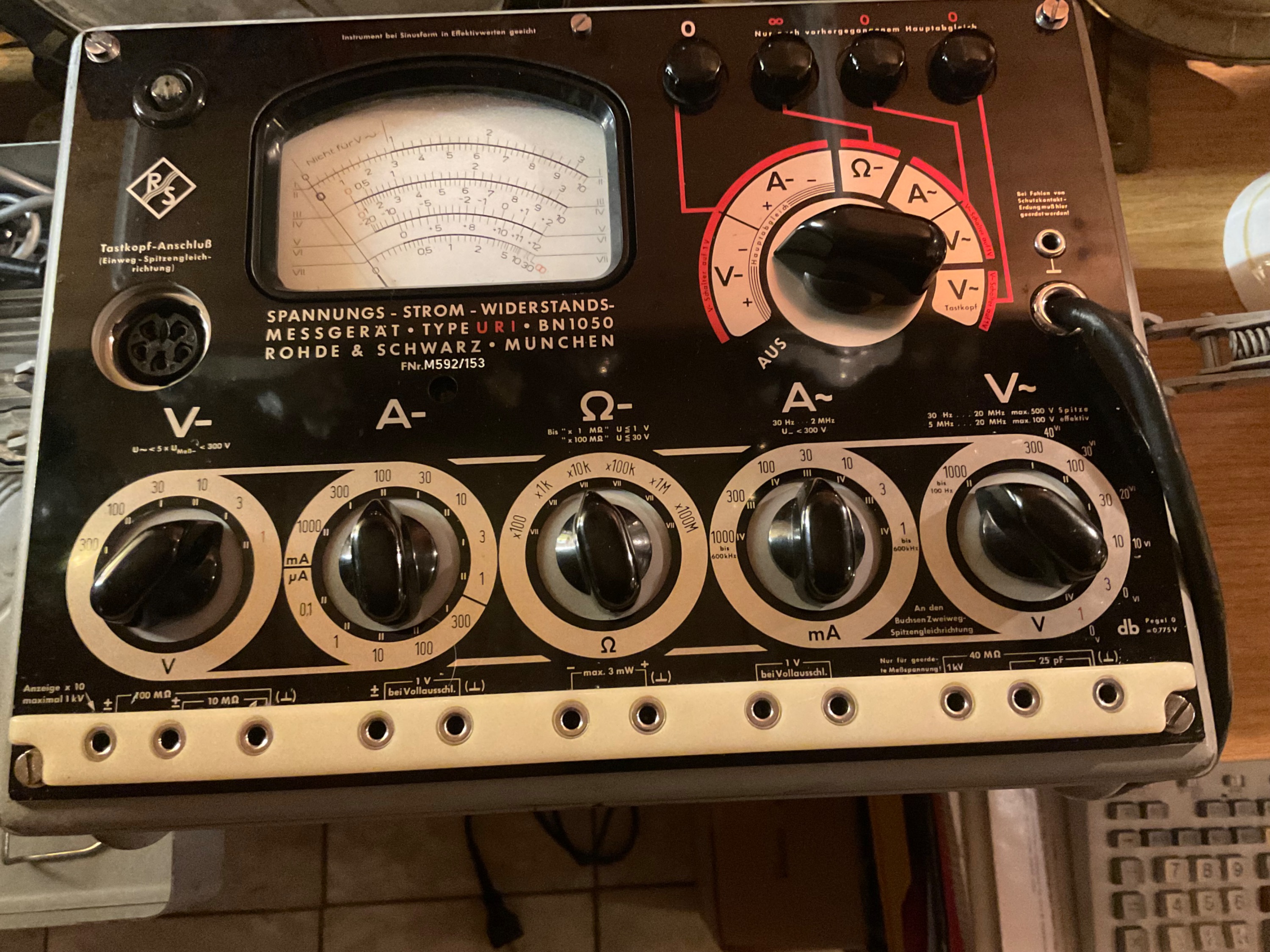

Der Blechbehälter mit den integrierten Meßgerät (13 kg)

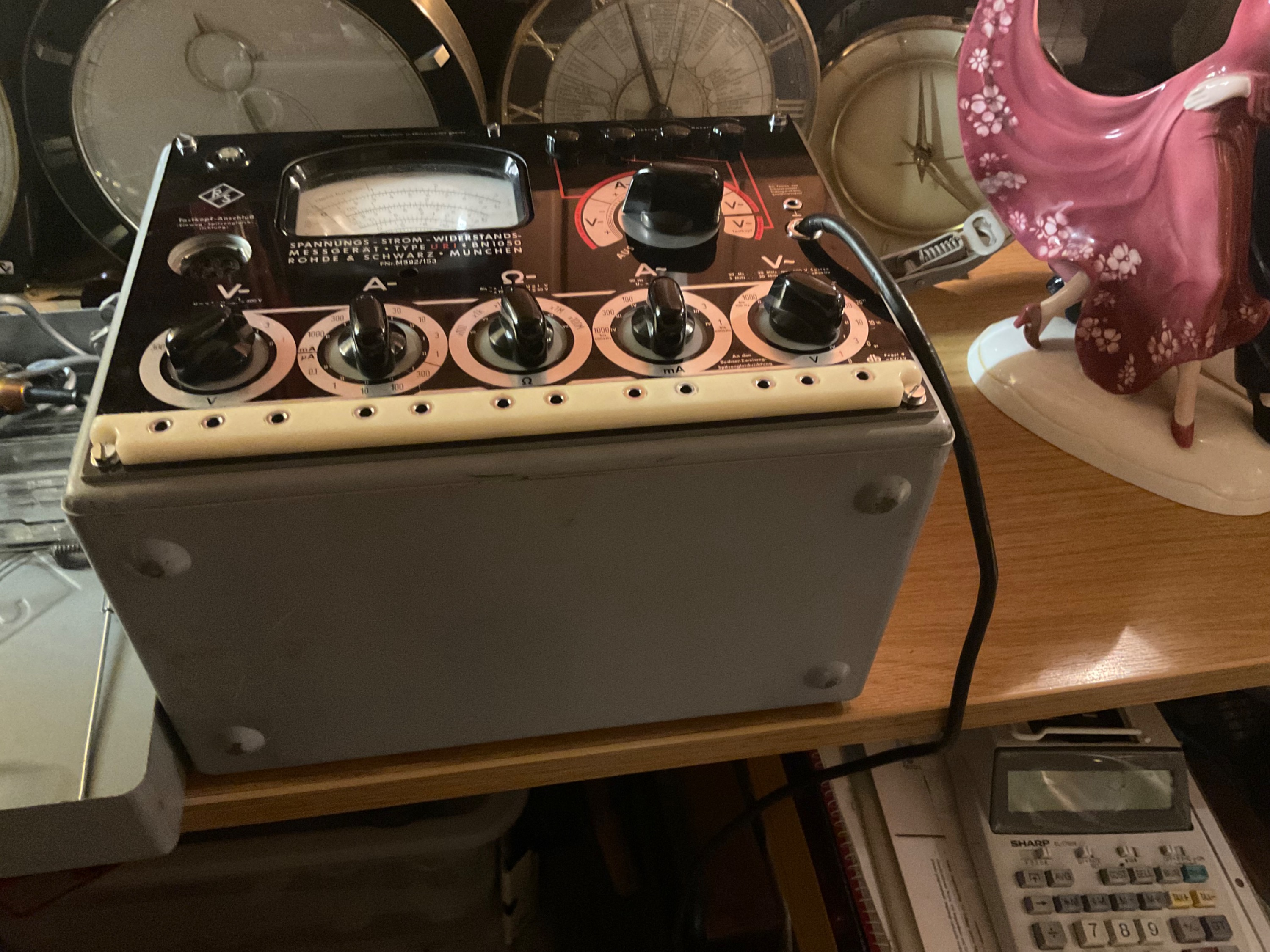

Ist es nicht ein wahrer Augenschmauß, wenn man das Gerät anschaut?

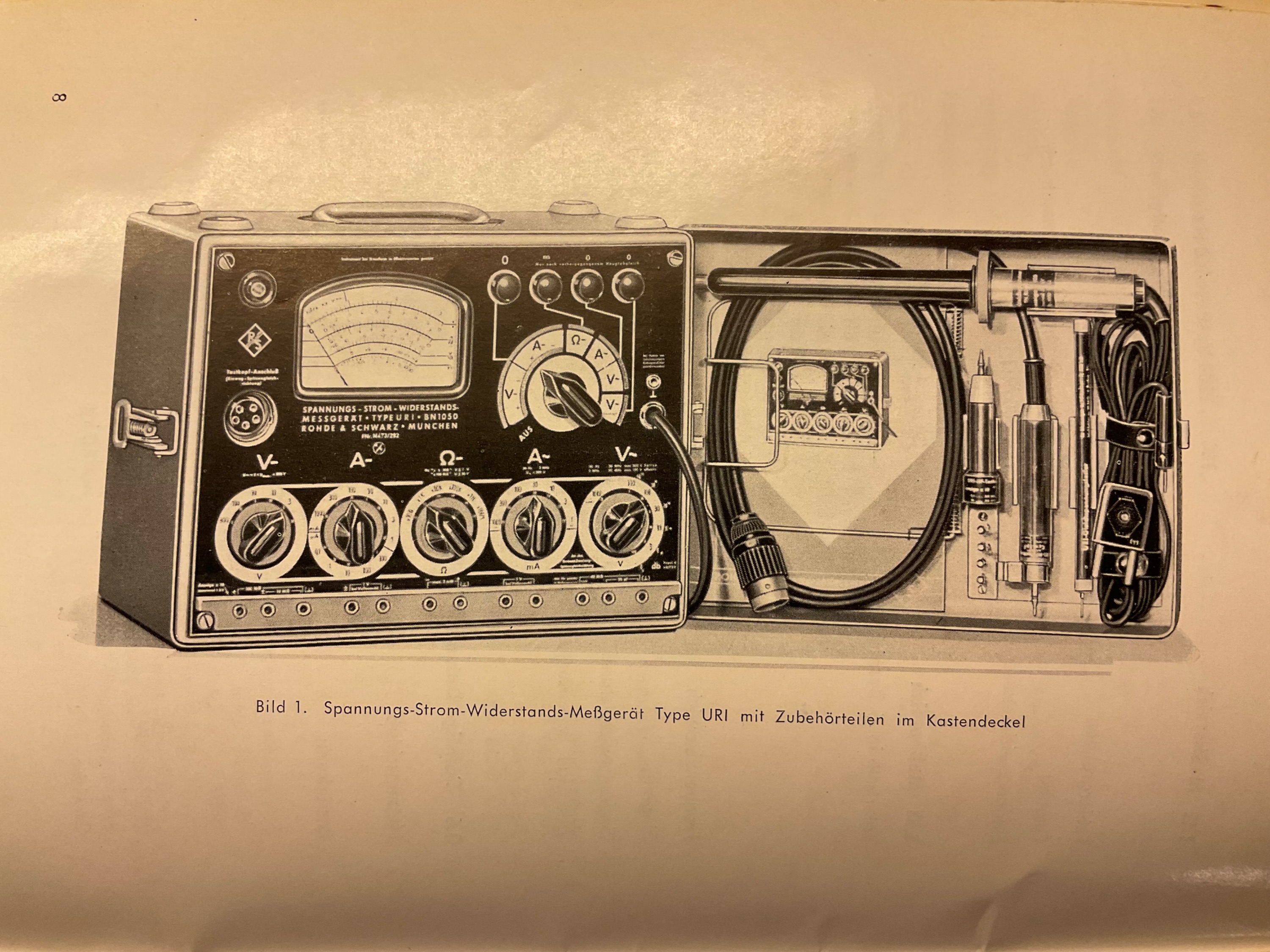

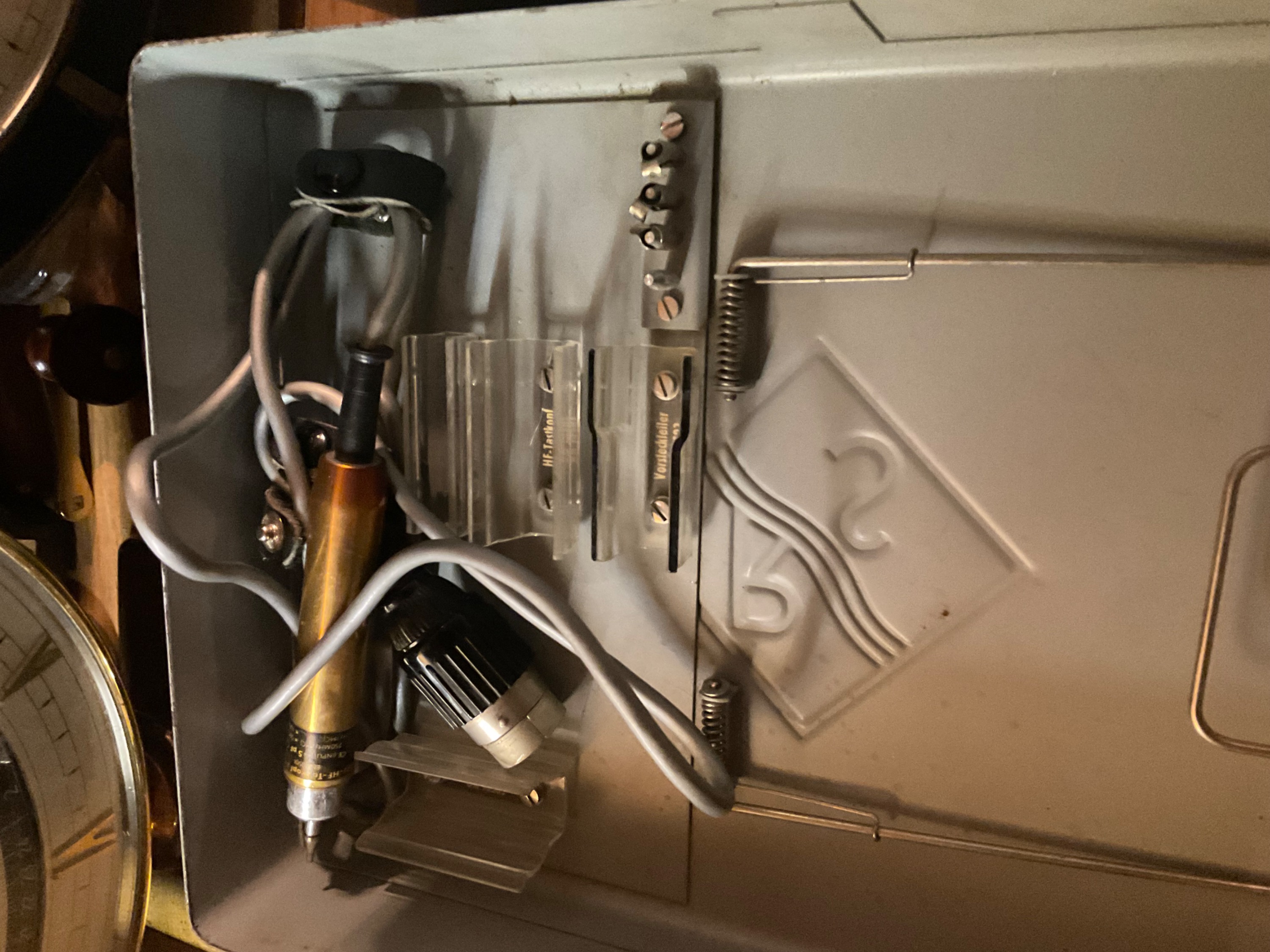

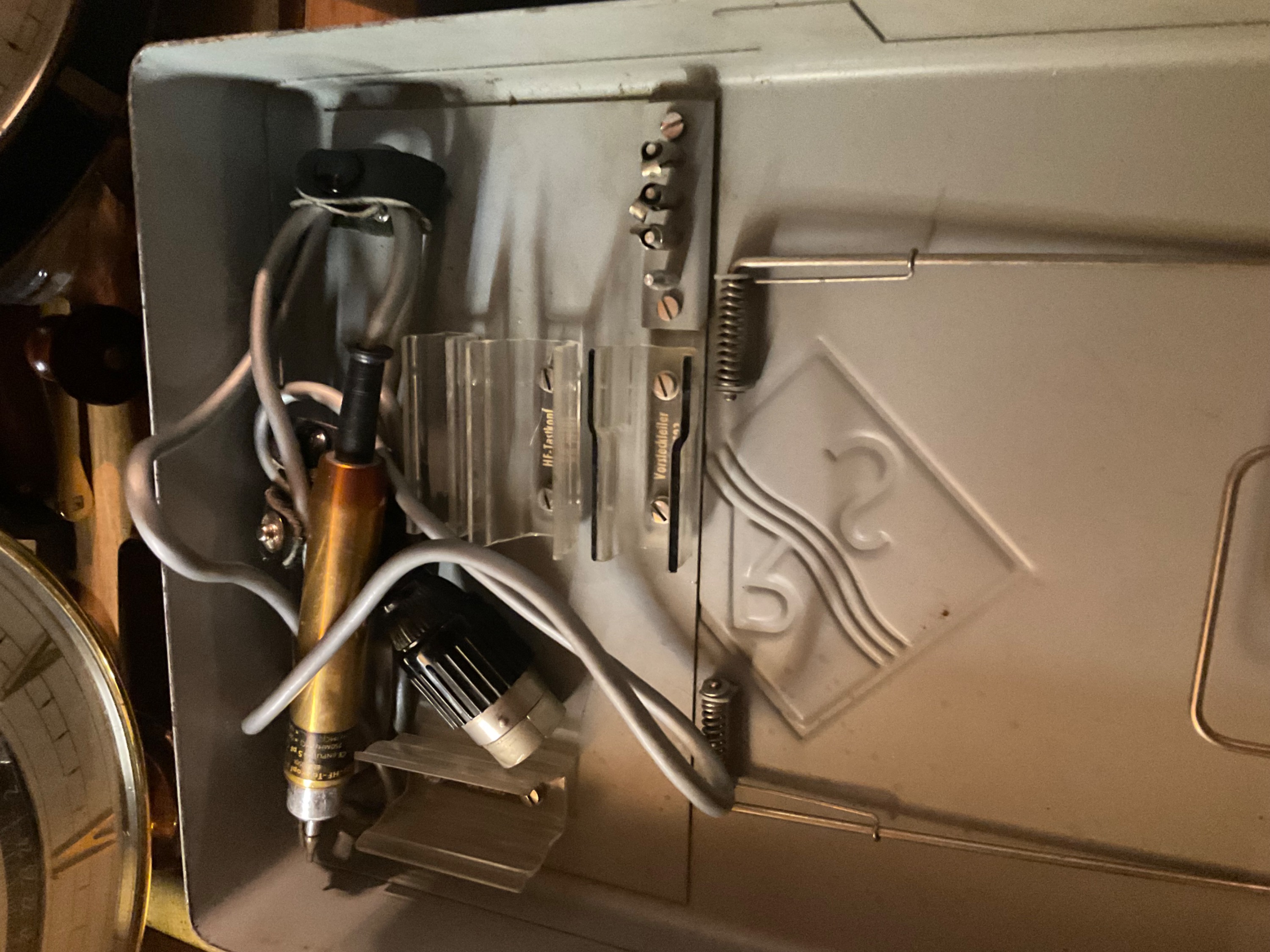

Der URI - Gleichspannungstaster, hier kann man direkt an Elektroden von Röhren, an Hochfrequenzkreisen, u.s.w. Gleichspannungen messen, ohne die Wechselspannungsverhältnisse zu ändern

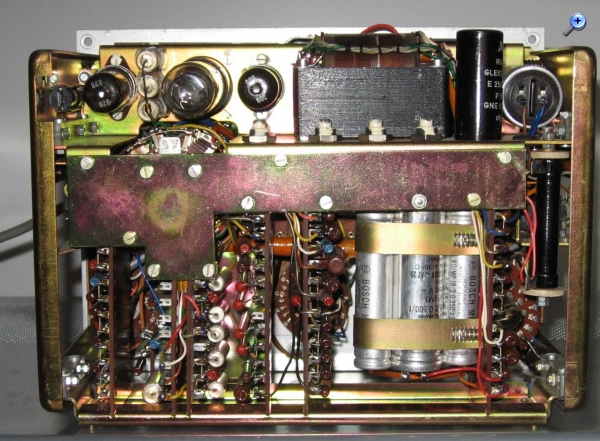

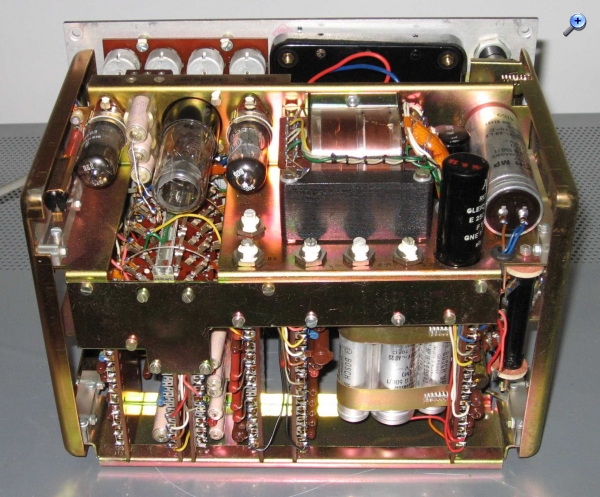

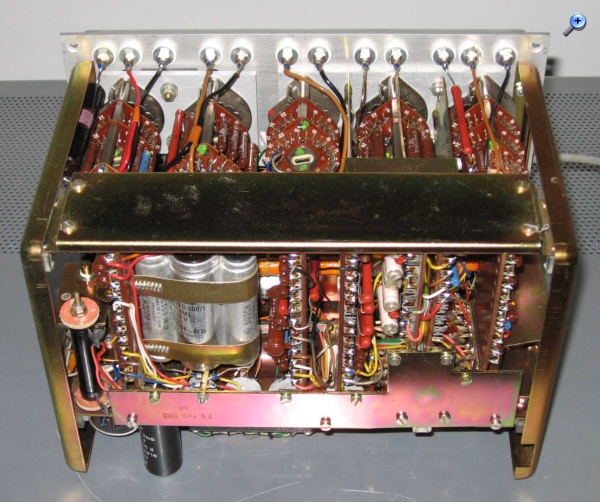

Ein paar Bilder vom Inneren (die Röhren sind fest verlötet!)






Die drei letzten Bilder sind vom Wumpus Gollum Forum

Nun taucht bestimmt die Frage auf, wozu ich mir dieses Meßgerät gekauft habe:
Also Meßungen werde ich damit kaum durchführen, es ist die technische Schönheit und Faszination die von diesen Gerät ausgeht!
(Und der Preis von 1500._ DM ist auch ganz schön happig)



Um evtl. Mißverständnise zu beseitigen, der Preis des Gerätes war damals (1956) 1600.- DM.
Ich erwarb es für sehr günstige 80.-€.
Zur besseren Veranschaulichung, ich war damals (1956) im 2.Lehrjahr als techn. Zeichner, und erhielt eine Vergütung (Erziehungsbeihilfe nannte sich das, und mußte daheim abgeliefert werden) von 65.-DM
Der Monatsverdienst lag bei ca. 450,-DM, also sind 1600.-DM für das Rohde & Schwarz Gerät ein stolzer Preis.
Und dürfte kaum von einer Einzelperson gekauft worden sein.

Ich liebe diese alten Gerätschaften. Und hätte ich Platz, würden sich bei mir ebenfalls einige dieser Dinger stapeln. Nun ist es aber so, dass ich im Januar von einer Wohnung mit einem sehr großen Keller in eine Wohnung mit gar keinem Keller umgezogen bin. Ich musste mich von kistenweise Gedöns trennen, der Rest drängelt sich im relativ kleinen Hauswirtschaftsraum. In meinem Zimmer sind die Schränke und Schubladen knackvoll, kein Platz mehr für irgendwelche Geräte. Hat auch sein Gutes


Ratman schrieb:

Ich liebe diese alten Gerätschaften. Und hätte ich Platz, würden sich bei mir ebenfalls einige dieser Dinger stapeln. Nun ist es aber so, dass ich im Januar von einer Wohnung mit einem sehr großen Keller in eine Wohnung mit gar keinem Keller umgezogen bin. Ich musste mich von kistenweise Gedöns trennen, der Rest drängelt sich im relativ kleinen Hauswirtschaftsraum. In meinem Zimmer sind die Schränke und Schubladen knackvoll, kein Platz mehr für irgendwelche Geräte. Hat auch sein Gutes






Bei Muttern gab es gar noch einen (Wäsche) Speicher dazu!
Bloß hing da niemand die Wäsche auf, denn durch die Fugen des Daches kamen soviel Rußpartikel, dass es ein wahrer (Hausfrauen)Graus war!


Fange neu an, denn mir wirft es immer wieder die Bilder raus!
Es gab zwar Unmengen von Schornsteinen, aber fast keine KFZ wie auf den zweiten Bild zu sehen, nur Geschäftsleute hatten welche!
Nun zu den Meßgeräten, das von R & S war für die Ewigkeit gebaut!
Die Röhren nicht gesteckt, sondern fest verlötet.
Bei uns hält alles ewig, so das Motto der Firma!
Habe
Alte Meßgeräte größtenteils eine Augenweide.

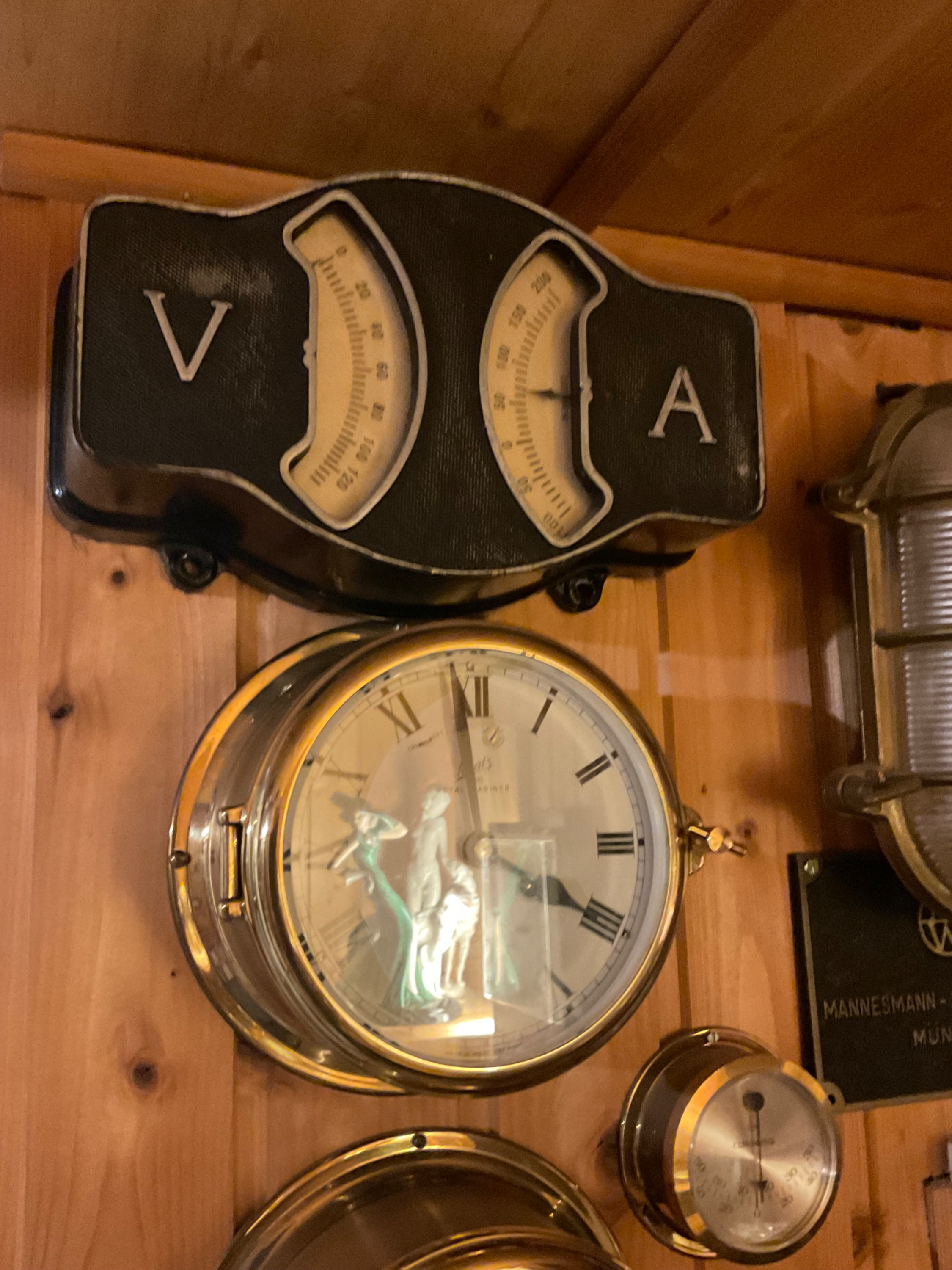

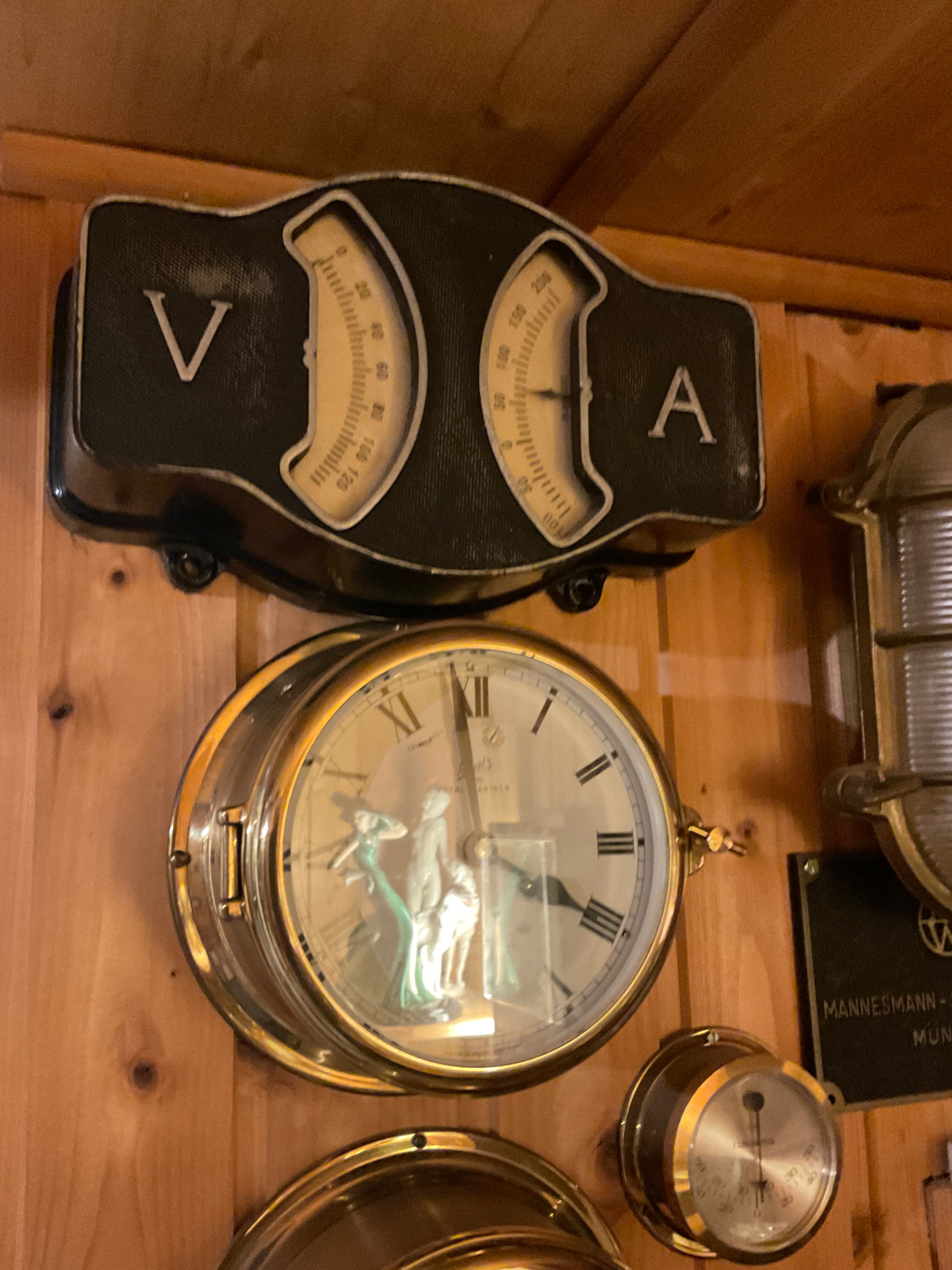

Hier ein Volt/Ampermeter

Habe im UF dazu mal eineThread er-ffnet, leider verlief er im Sand, kein Interesse!

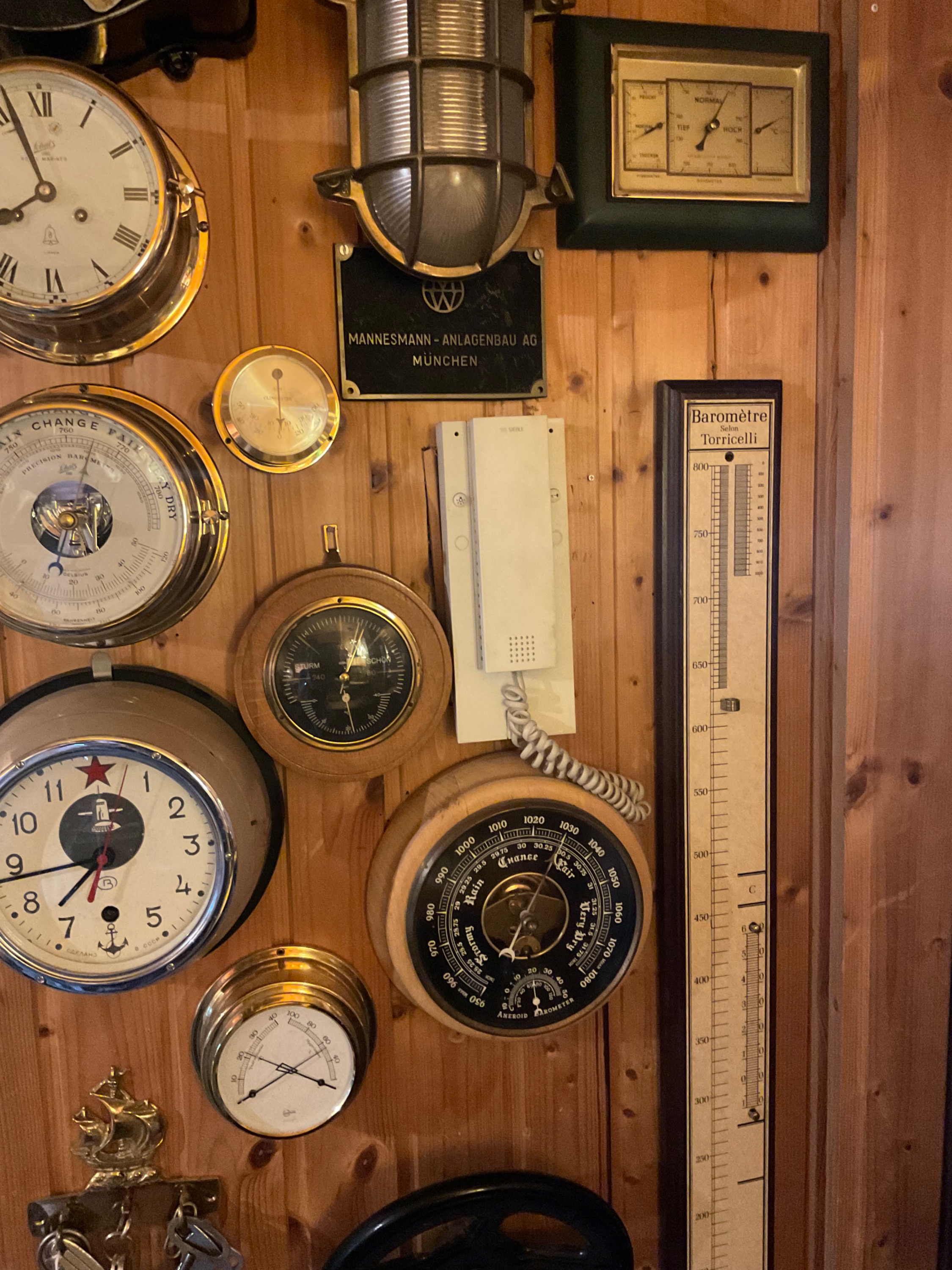

Hier noch ein Bild. mit Barometer und Uhren
